Pegelmesser -4/+3 N Rel.msv.101a

Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

Data
Forum
Pictures
Collections

  • Year
  • 1940 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 139615

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Wave bands
  • - without
  • Power type and voltage
  • Line (AC, UC or DC not known) / 110; 125; 150; 220; 240 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Wooden case, TUBES VISIBLE.
  • from Radiomuseum.org
  • Model: Pegelmesser -4/+3 N Rel.msv.101a - Siemens & Halske, -Schuckert
  • Shape
  • Boatanchor (heavy military or commercial set >20 kg).
  • Dimensions (WHD)
  • 510 x 260 x 270 mm / 20.1 x 10.2 x 10.6 inch
  • Notes
  • Verwendungszweck: Dieser für Netzanschlußbetrieb eingerichtete Pegelmesser dient zu Dämpungs- und Pegelmessungen im Frequenzbereich von 300 Hz bis 300 kHz. In diesem Bereich arbeiten z.B. Trägerfrequenz-Fernsprecheinrichtungen für Freileitungen und für Kabelleitungen und der trägerfrequente Drahtfunk. Der Pegelmesser ist in Neper geeicht.

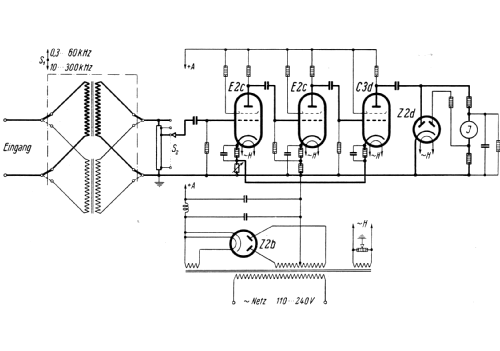

    Arbeitsweise: Die Meßspannung gelangt über einen der beiden Eingangsübertrager und über den dreistufigen Widerstandsverstärker zum Meßkreis mit der Gleichrichterröhre Z2d und dem Drehspulmeßgerät J. Die Parallelschaltung von Diode und Meßgerät ergibt Spitzengleichrichtung. Die zweite Diode dient zur Kompensation des Diodenruhestroms. Mit dem Spannungsteiler S2 im Gitterkreis der ersten Röhre werden die verschiedenen Meßbereiche eingestellt.
  • Net weight (2.2 lb = 1 kg)
  • 18 kg / 39 lb 10.4 oz (39.648 lb)
  • Price in first year of sale
  • 1,900.00 RM
  • Literature/Schematics (1)
  • - - Manufacturers Literature (Messeinrichtungen für die Fernmeldetechnik (Siemens Mai 1940))
