Pegelmesser - Level-Meter (10 kHz-17 MHz) Rel 3D335 d1a bis g1a

Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

Données
Forum
Images
Collections

  • Année
  • 1959 ?
  • Catégorie
  • Appareils de mesure et de dépannage (matériel de labo)
  • Radiomuseum.org ID
  • 327822

 Spécifications techniques

  • No. de tubes
  • 22
  • Gammes d'ondes
  • Bandes en notes
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 110; 220; 240 Volt
  • Haut-parleur
  • - - Pas de sortie basse fréquence
  • Matière
  • Boitier métallique
  • De Radiomuseum.org
  • Modèle: Pegelmesser - Level-Meter Rel 3D335 d1a bis g1a - Siemens & Halske, -Schuckert
  • Forme
  • Gros appareil industriel ou militaire (> 20 kg)
  • Dimensions (LHP)
  • 556 x 394 x 307 mm / 21.9 x 15.5 x 12.1 inch
  • Remarques

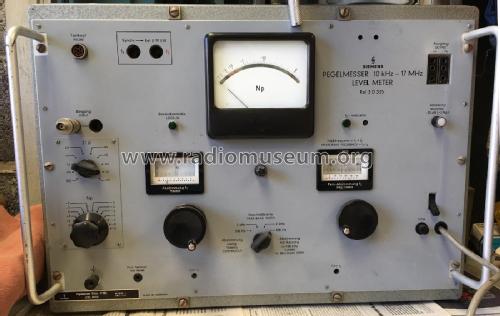

  • Der Siemens Rel 3D335 d1a ist ein in Neper geeichter selektiver Pegelmesser im Frequenzbereich 10 kHz - 17 MHz, Pegelmessbereich -12 ... +2 Np. Durchlassbandbreite schaltbar 200 Hz oder 2 kHz. Abstimmung stetig oder mit Rastung.

    • Eingangsabschwächer -9 ... +2 Np in 12 Stufen schaltbar.
    • Eingangsimpedanz schaltbar auf 50, 60, 65, 75 oder 150 Ω mit hochohmigen Zwischenstellungen.
    • Instrumentanzeige 0,1 ... -3 Np

    Weitere Versionen des selektiven Pegelmessers:

    • Rel 3D335 d2a bis g2a --> -110 ... +20 dB
    • Rel 3D335 d3a bis g3a --> -100 ... +30 dBm
    • Rel 3D335 d4a bis g4a ..> -11 ... +3 Npm

    Diese Versionen beinhalten ein Gehäuse.

    Mit der Endung ..b jeweils auch als DIN Einschub mit den Abmessungen 520 x 338 x 225 mm und einem Gewicht von 29 kg lieferbar.

    Le Siemens Rel 3D335 d1a est un indicateur de niveau sélectif (Hypsomètre sélectif) étalonné en Neper dans la plage de fréquences 10 kHz - 17 MHz, plage de mesure de niveau -12 ... +2 Np. Largeur de bande passante commutable 200 Hz ou 2 kHz. Accord en continu ou par incréments.

    • Atténuateur d'entrée -9 ... +2 Np commutable en 12 incréments.
    • Impédance d'entrée commutable à 50, 60, 65, 75 ou 150 Ω avec des positions intermédiaires à haute résistance.
    • Affichage de l'instrument 0,1 ... -3 Np

    Autres versions de l’appareil:

    • Rel 3D335 d2a à g2a -> -110 ... + 20 dB
    • Rel 3D335 d3a à g3a -> -100 ... + 30 dBmRel 3D335 d4a à g4a ..> -11 ... +3 Npm

    Ces versions comprennent un boîtier.

    Pour les modèles finissant par “b" également disponible en insert DIN avec des dimensions 520 x 338 x 225 mm et un poids de 29 kg.

  • Poids net
  • 31 kg / 68 lb 4.5 oz (68.282 lb)
  • Auteur
  • Modèle crée par Vincent de Franco. Voir les propositions de modification pour les contributeurs supplémentaires.
