Qualitätssuper 50 SH696GW

Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 285800) Radio

Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 6777) Radio

Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 1106300) Radio

Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 1106301) Radio

Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 1106309) Radio

Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 1106310) Radio

Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 1106312) Radio

Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 1106302) Radio

Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 1106303) Radio

Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 1106304) Radio
Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 2152713) Radio Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 2152714) Radio
Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 21303) Radio Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 68811) Radio
Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 21306) Radio Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 21307) Radio
Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 21309) Radio Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 977) Radio
Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 464498) Radio Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 494062) Radio
Use red slider bar for more.

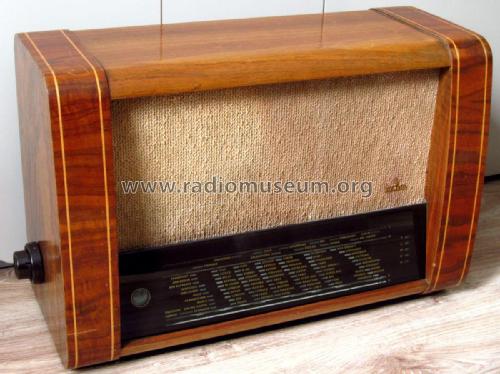

Qualitätssuper 50 SH696GW; Siemens; D S.& (ID = 2152713) Radio
Siemens; D S.&: Qualitätssuper 50 SH696GW [Radio] ID = 2152713 1200x899
Select picture or schematic to display from thumbnails on the right and click for download.
For model Qualitätssuper 50 SH696GW, Siemens; D (S.& Halske / S. Electrogeräte)

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1949/1950 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: UCH42 UAF42 UAF42 UL41 UM4 UY41
Main principle Super-Heterodyne (Super in general); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Ready for FM, has Broadcast, Long Wave, Short wave.
Details
Power type and voltage AC/DC-set / 110-220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Qualitätssuper 50 SH696GW - Siemens; D S.& Halske / S.
Material Wooden case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 580 x 345 x 225 mm / 22.8 x 13.6 x 8.9 inch
Notes Werk Karlsruhe; für UKW: U2GW
Net weight (2.2 lb = 1 kg) 9 kg / 19 lb 13.2 oz (19.824 lb)
Collectors' prices
Source of data Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange-Nowisch
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Siemens; D (S.& Halske / S. Electrogeräte)
Here you find 2385 models, 1959 with images and 1247 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siemens; D S.&: Qualitätssuper 50 SH696GW
Threads: 1 | Posts: 7
Hits: 2778     Replies: 6
Siemens ?
Karlheinz Fischer
28.Apr.10
  1

Bin auf der Suche nach den Typ von diesem Siemens Radio(Rückwand fehlt) , meine Suche hatte keinen Erfolg. Röhrenbestückung = UCH42/ UAF42/UAF42/UL41/UY41/und Magisches Auge nicht lesbar, die Skala ist mit L;M;K;UKW beschriftet.

Es kann aber auch sein das die vorhandene bestückung der Röhren nicht ganz stimmt ?

Welches Mitglied kann mir Dankensweise den Typ deuten.

MFg

K,H,Fischer

Wolfram Zylka
28.Apr.10
  2

Hallo Herr Fischer, hier handelt es sich recht sicher um den Qualitätssuper 51 SH607GW. Viel Erfolg beim Restaurieren. Gruß Wolfram Zylka

Oswald Bettendorf
28.Apr.10
  3

Hallo Herr Fischer,

das müsste der Siemens-Qualitätssuper SH 696 GW sein.

Bj. 1949 / 50, 6Röhren - 6Kreis-Empfänger, 3 Wellenbereiche mit schaltbarem UKW-Anschluß.

Klangfarbregler in 4 Stufen einstellbar!  ??



Gruß Oswald Bettendorf

Karlheinz Fischer
28.Apr.10
  4

Danke Herrn Zylka und Herrn Bettendorf

Binn gespannt welche Typen da noch in Frage kommen ?

Gruß

Fischer

Hans M. Knoll
28.Apr.10
  5

Hier ist dasModell



knoll

Wolfgang Bauer
29.Apr.10
  6


Beitrag zum Modell verschoben.

MfG. WB.

Karlheinz Fischer
29.Apr.10
  7

Hallo Sammlergemeinde, der Fall ist nun geklärt.

Dank allen beteiligten

mfG

Fischer
