- Paese
- Germania
- Produttore / Marca
- Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Anno
- 1928–1930
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 5603
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 4
- Principio generale
- A reazione (con rigenerazione); 2 Stadi BF
- N. di circuiti accordati
- 1 Circuiti Mod. Amp. (AM)
- Gamme d'onda
- Onde medie (OM) e onde lunghe (OL).
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 110 or 125 or 220 Volt
- Altoparlante
- - Questo apparecchio richiede altoparlante/i esterno/i.
- Materiali
- Mobile in legno
- Radiomuseum.org

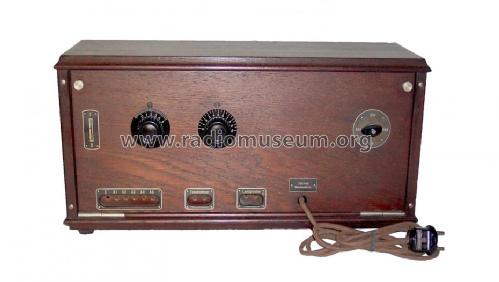

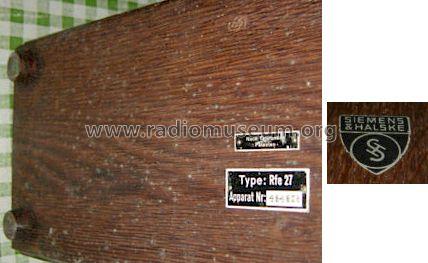

- Modello: Rfe27 30W - Siemens & Halske, -Schuckert
- Forma
- Soprammobile a cassapanca o cassetta, solitamente con coperchio (NON a leggio)
- Dimensioni (LxAxP)
- 470 x 230 x 160 mm / 18.5 x 9.1 x 6.3 inch
- Annotazioni
-
3 Ausf.:110/125/220V [510, 560]
Preisangabe ohne Röhren.
Preis im Jahrgang 1929/30 170,-RM ohne Röhren.
- Peso netto
- 7.9 kg / 17 lb 6.4 oz (17.401 lb)
- Prezzo nel primo anno
- 195.00 RM +
- Fonte dei dati
- Radio-Diehr, Berlin, 1928/1929 / Radiokatalog Band 1, Ernst Erb
- Riferimenti schemi
- Röhren in FS-Bestückungstabellen
- Bibliografia
- Arlt's grosser Radiokatalog 1930 (S.15)
- Bibliografia immagini
- Das Modell ist im «Radiokatalog» (Erb) abgebildet.
- Altri modelli
-
In questo link sono elencati 2535 modelli, di cui 2144 con immagini e 1346 con schemi.
Elenco delle radio e altri apparecchi della Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
Collezioni
Il modello Rfe27 fa parte delle collezioni dei seguenti membri.
Musei
Il modello Rfe27 può essere visto nei seguenti musei.
Discussioni nel forum su questo modello: Siemens & Halske, -: Rfe27 30W
Argomenti: 1 | Articoli: 3
Hallo Sammlerfreunde,

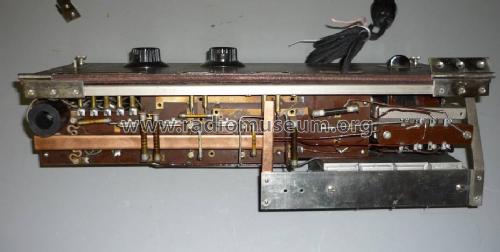

Wer kann mir hier weiterhelfen? Ich habe dieses Gerät. Leider wurden da alle Kabel zum Wellenumschalter entfernt. Es ist auch nur noch eine Antennenbuchse angeschlossen. Das Radio funktioniert zwar, aber ich möchte es gern wieder in Originalzustand versetzen. Deshalb suche ich eine gute Zeichnug der Verdrahtung, von der Spule zum Umschalter und zu den Antennenbuchsen (keinen Schaltplan, sondern die Verlegung). Es sind sicher starr verlegte Drähte. Danke schon mal im Voraus.
Viele Grüße
S.Mey
Siegmar Mey, 23.Nov.11
