- Country
- Germany
- Manufacturer / Brand
- Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Year
- 1986 ?
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 125125
Prospektbild
D_SIEMENS_RK621

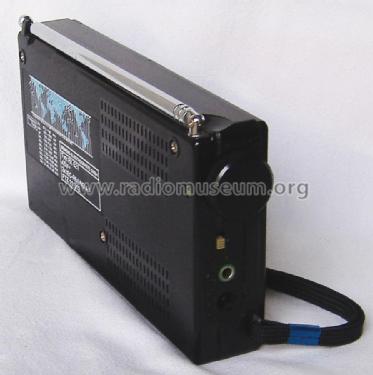

D_SIEMENS_RK621_Rueckw.
D_SIEMENS_RK621_Innen
Siemens Weltempfänger RK621
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 4
- Semiconductors
- Main principle
- Superheterodyne (common); ZF/IF 455/10700 kHz
- Wave bands
- Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
- Power type and voltage
- Batteries / addl. power jack / AA: 3 × 1.5 / 4.5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 7.5 cm = 3 inch
- Power out
- 0.15 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: RK621 - Siemens & Halske, -Schuckert
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Dimensions (WHD)
- 172 x 87 x 28 mm / 6.8 x 3.4 x 1.1 inch
- Notes
-
Siemens RK621 mit 5 IC, 1 FET und LED-Stereoanzeige.
UKW Mono/Stereo umschaltbar; Stereo-Empfang über 32 Ohm Kopfhörer (Zubehör); Anschlußbuchse für externe Stromversorgung 4.5 V DC.
Kurzwellenbereiche: 49, 41, 31, 25, 19, 16, 13 m.
Teleskop-Antenne für KW/UKW, Ferrit-Antenne für MW/LW.Sehr ähnlich zu Sangean SG-789, aber mit Langwellen anstelle SW-1/Grenzwellen - Band.
- Net weight (2.2 lb = 1 kg)
- 0.3 kg / 0 lb 10.6 oz (0.661 lb)
- Price in first year of sale
- 128.00 DM
- Source of data
- -- Original-techn. papers.
- Literature/Schematics (1)
- Siemens Audio Video TV 1986
- Author
- Model page created by Hans-Dieter Haase † 5.2.18. See "Data change" for further contributors.
- Other Models
-
Here you find 2521 models, 2118 with images and 1334 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
Collections
The model is part of the collections of the following members.
Literature
The model is documented in the following literature.
Forum contributions about this model: Siemens & Halske, -: RK621
Threads: 2 | Posts: 3

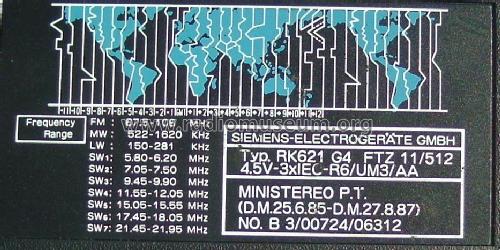

Bei einigen der hier abgebildeten Typenschilder steht RK 621, bei einigen anderen RK 621 G4. Grund?
Editierung: Und dann habe ich noch ein weiteres RK 621. Da steht RK 621 4 .
Attachments
- Fo_SiemenRK621 (76 KB)
Manfred Rathgeb, 10.Mar.23
Wenn man das Gerät öffnen will, muß man auf der Rückseite 3 Schrauben lösen und den Knopf des Lautstärkereglers abziehen, aber nicht den Tuning - Knopf, weil der direkt mit dem Skalenseil ver - bunden ist.
Ottmar Lauth, 22.Apr.18
