Spannungsmesser Rel-3U17 b
Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- País
- Alemania
- Fabricante / Marca
- Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Año
- 1952
- Categoría
- Aparato de medida y servicio (Equipo de laboratorio).
- Radiomuseum.org ID
- 253864

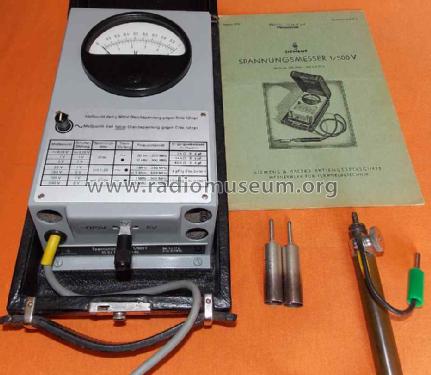

Bild von oben mit Tastköpfen
Im Deckel eingeklebtes Schema
- Gama de ondas
- - no hay
- Altavoz
- - - No hay salida de sonido.
- Material
- Materiales diversos
- de Radiomuseum.org
- Modelo: Spannungsmesser Rel-3U17 b - Siemens & Halske, -Schuckert
- Forma
- Formas varias descritas en notas aparte.
- Ancho, altura, profundidad
- 130 x 90 x 240 mm / 5.1 x 3.5 x 9.4 inch
- Anotaciones
-
Spannungsmesser 1 bis 500 V nur für Wechselspannung
Messbereich 0,15, 1, 5 V. Diese sind mit kapazitiven Spannungsteilern erweiterbar.
Es liegt ein Teiler 1:20 und ein Teiler 1:100 bei. Mit dem Teiler 1:100 ist der höchste Spannungsbereich 500 V.Freuqenzbereich: 30 Hz-300 MHz
Eingangswiderstand bei 0,15 V = 3 kOhm und 4 pF. Bei 1 V = 14 kOhm und 4 pF. Bei 5 V = 40 kOhm und 4 pF.
Der Teiler 1:20 hat eine Kapazität von 4 pF. Der Teiler 1:100 hat eine Kapazität von 1,5 pF
Das Gerät ist aus Metall in einem mit Kunstleder bezogenen Gehäuse und Tragegriff. Messkabel fest mit dem Gerät verbunden. 3 Fächer für die Spannungsteiler und eine Krokodil-Klemme für Masse. Vermutlich wurde das Gerät zum Messen der Ausgangsspannung von Sendern verwendet. Es arbeitet rein passiv und braucht keine Stromversorgung! Gleichrichtung über 2 Dioden.
- Mencionado en
- -- Schematic
- Autor
- Modelo creado por Christian Enzesberger. Ver en "Modificar Ficha" los participantes posteriores.
