• Country
• Germany

• Manufacturer / Brand
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Year
• 1961 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 227549

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• ECH81 EBF89 EC92 EL84 EM84

• Main principle
• Superheterodyne (common)

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110-125; 150; 220-240 Volt

• Loudspeaker
• 3 Loudspeakers

• Power out
• 4 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org

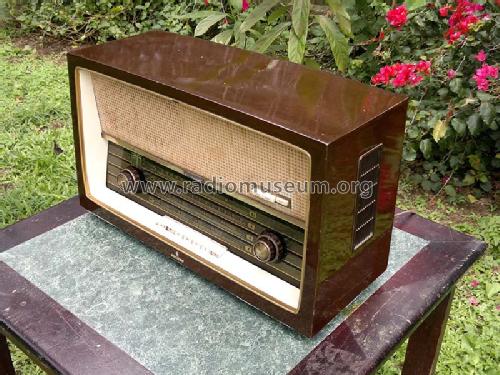

• Model: Spezial-Super RC 201 L - Siemens & Halske, -Schuckert

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 580 x 350 x 230 mm / 22.8 x 13.8 x 9.1 inch

• Notes

• Rundfunkempfänger mit einem Hauptlautsprecher und zwei elektrostatischen Hochtönern. Eingebaute Ferritstabantenne. NF-Teil mit frequenzabhängiger Gegenkopplung und gehörrichtiger Lautstärkeregelung. Anschlüsse für Plattenspieler und Tonbandgerät.

• Source of data
• -- Original-techn. papers.

• Author
• Model page created by Heiko zur Mühlen. See "Data change" for further contributors.
