• Country
• Germany

• Manufacturer / Brand
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Year
• 1956

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 172297

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 13

• Semiconductors
• OC602 OC602 OC602 OC602 OC71 or. OC603 OC71 or. OC603 OC71 or. OC604 OC71 or. OC604 OC604 OC604 OC604 OC604 OC604 FD3 DF451

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

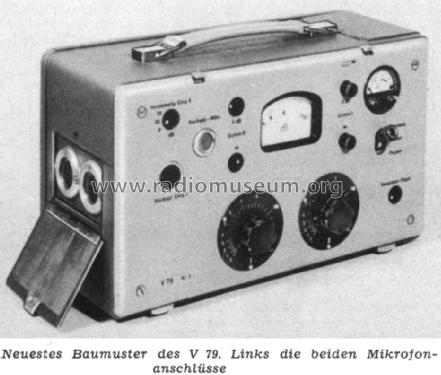

• Model: Leichter Übertragungsverstärker V79 Kl-V- 079a - Siemens & Halske, -Schuckert

• Shape
• Portable set > 8 inch (also usable without mains)

• Notes

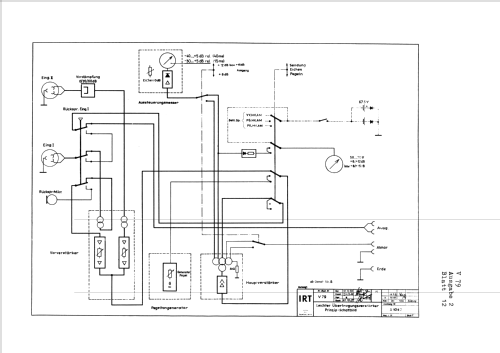

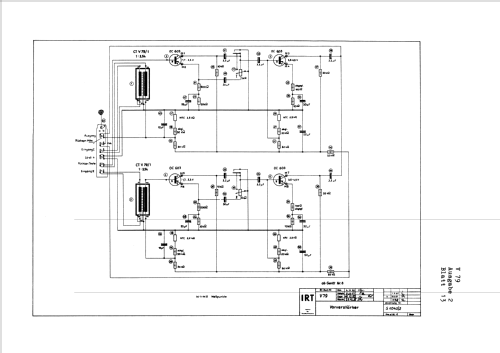

• Rundfunk-Reportage-Mischpult für 2 Kanäle. Zwei mischbare Mikrofonvorstufen mit je 2x OC602. Eine Endstufe mit 4x OC71 (oder 2x OC603 + 2x OC604) im Gegentakt. Eingebauter Pegelton-Generator zum Einpegeln mit OC604. Zwei Anzeigeverstärker (Aussteuerungsmesser) mit 4x OC604.

• Literature/Schematics (1)
• ARD-Braunbuch Ausg. 2/60, Hrsg. IRT, München

• Literature/Schematics (4)
• Techn. papers (Scheme)

• Author
• Model page created by Gottfried Silberhorn. See "Data change" for further contributors.
