1U15

1U15; Stern-Radio Berlin, (ID = 744032) Radio 1U15; Stern-Radio Berlin, (ID = 744033) Radio

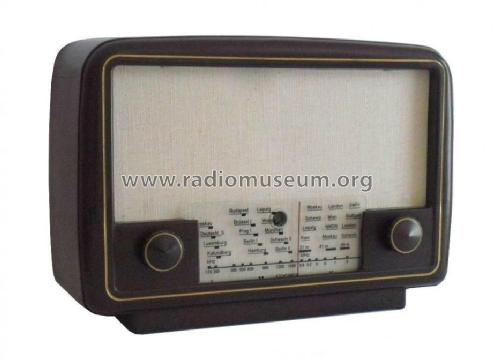

1U15; Stern-Radio Berlin, (ID = 744035) Radio 1U15; Stern-Radio Berlin, (ID = 1138769) Radio
1U15; Stern-Radio Berlin, (ID = 1659601) Radio 1U15; Stern-Radio Berlin, (ID = 1755674) Radio
1U15; Stern-Radio Berlin, (ID = 1755675) Radio 1U15; Stern-Radio Berlin, (ID = 1755677) Radio
Use red slider bar for more.
1U15; Stern-Radio Berlin, (ID = 744032) Radio
Stern-Radio Berlin,: 1U15 [Radio] ID = 744032 930x690
Select picture or schematic to display from thumbnails on the right and click for download.
For model 1U15, Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG:
Aus der Sammlung Hagen Pfau. Es ist bisher unklar, worin der Unterschied zwischen 1U11 und 1U15 besteht.

Country:  Germany
Manufacturer / Brand:  Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
alternative name

Phonetika Radio Berlin, VEB; Berlin, (Ostd.)
Year: 1951–1953 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 1: UEL51
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle TRF with regeneration; 1 AF stage(s)
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: 1U15 - Stern-Radio Berlin, VEB, RFT,
Material Bakelite case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 390 x 280 x 170 mm / 15.4 x 11 x 6.7 inch
Notes Permeabilitäts-Abstimmung, Band-Umschaltung durch Zeigerbewegung. LS-Abdeckung Bastgeflecht.
Es ist bisher noch nicht bekannt, worin der Unterschied zwischen dem 1U15 und dem Vorgängermodell 1U11 besteht.
Net weight (2.2 lb = 1 kg) 3.5 kg / 7 lb 11.3 oz (7.709 lb)
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Hermann Rottmann und Fred P. Langheinrich hatten mir dieses Gerät erstmals bekannt gemacht. Sie verfügen jedoch nicht über Schaltungen darüber oder weitere Informationen, sondern haben mir bei der Recherche geholfen. Danke.


All listed radios etc. from Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
Here you find 232 models, 213 with images and 173 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Stern-Radio Berlin,: 1U15
Threads: 1 | Posts: 4
Hits: 1481     Replies: 3
stern-berl: 1U15;
Horst Schneider
06.Dec.12
  1

Hallo,

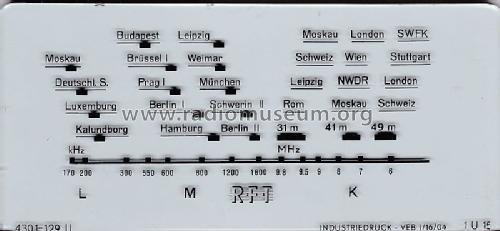

ich habe an meinem 1U11 (so die Angabe auf der Rückwand) festgestellt, dass die Beschriftung auf der Glasskala 1U15 lautet.

Viele Grüße

Horst Schneider

Michael Seiffert
06.Dec.12
  2

Hallo Herr Schneider!

Ihr Gerät hat die falsche Rückwand, nämlich die vom Vorgängermodell 1U11. Deshalb die Diskrepanz.

M.Seiffert

Horst Schneider
06.Dec.12
  3

Hallo Herr Seiffert,

ich habe 2 identische Geräte, beide mit der 1U11 Rückwand. Bei einem Gerät ist die Glasskala vollkommen klar und trägt die Bezeichnung 1U15, bei dem anderen Gerät auch mit der Skalenbezeichnung 1U15 ist die Rückseite der Skala mit einem hauchdünnen, matten, farblosem Lack überspritzt worden.

Wie kann eine Zuordnung erfolgen?

Viele Grüße

Horst Schneider

Michael Seiffert
07.Dec.12
  4

Hallo Herr Schneider!

Vermutlich hat das produktionsbedingte Gründe und wird sich wohl jetzt nicht mehr endgültig klären lassen. Was Die Rückwände angeht, warscheinlich wurden damals die vom Vorgängermodell noch überzähligen Rückwände verbaut, bis die neuen verwendet wurden. Sowas ist öfter vorgekommen, wenn sie mechanisch passten, oft wurde überklebt, überdruckt mit der neuen Bezeichnung oder geänderter Röhrenbestückung, manchmal eben aber auch nicht. Die technischen Unterschiede zwischen 1U11 und 1U15 sind übrigens auch noch nicht richtig geklärt. Das wäre mal eine Aufgabe für einen Sammler, der beide Geräte im Fundus hat.



M.Seiffert


Stern-Radio Berlin,: 1U15
