- Country
- Germany
- Manufacturer / Brand
- Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
- Year
- 1963
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 131775
-
- alternative name: Phonetika Radio Berlin, VEB; Berlin, (Ostd.)

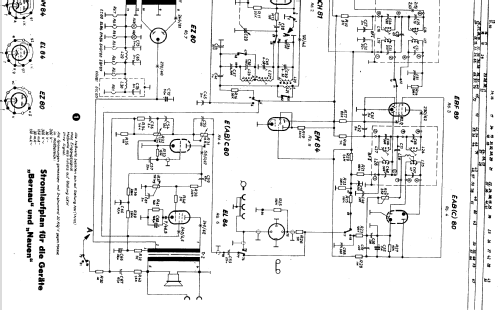

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 7
- Main principle
- Superheterodyne (common); ZF/IF 473/10700 kHz
- Tuned circuits
- 6 AM circuit(s) 9 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110; 127; 220; 240 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 3 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Nauen [Ferritantenne] - Stern-Radio Berlin, VEB, RFT,
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 600 x 325 x 255 mm / 23.6 x 12.8 x 10 inch
- Notes
- Der Mittelsuper Nauen ist in einem modernen Gehäuse eingebaut und hat eine Ferritantenne für die Wellenbereiche Mittel und Lang. Der Empfangsbereich auf Kurzwelle umfaßt 5,8 bis 16 MHz. Eine Kurzwellenlupe ist nicht eingebaut. Das Gerät hat einen Duplexantrieb und eine getrennte Regelung der Höhen und Tiefen. Das Schwestergerät Bernau hat ein konservatives Gehäuse.
- Net weight (2.2 lb = 1 kg)
- 10.5 kg / 23 lb 2 oz (23.128 lb)
- Source of data
- - - Manufacturers Literature
- Author
- Model page created by Wolfgang MICHAEL. See "Data change" for further contributors.
