Nauen mit Kurzwellenlupe

Nauen mit Kurzwellenlupe ; Stern-Radio Berlin, (ID = 1980307) Radio

Nauen mit Kurzwellenlupe ; Stern-Radio Berlin, (ID = 1980308) Radio

Nauen mit Kurzwellenlupe ; Stern-Radio Berlin, (ID = 1980309) Radio
Nauen mit Kurzwellenlupe ; Stern-Radio Berlin, (ID = 226352) Radio Nauen mit Kurzwellenlupe ; Stern-Radio Berlin, (ID = 459602) Radio
Nauen mit Kurzwellenlupe ; Stern-Radio Berlin, (ID = 459603) Radio Nauen mit Kurzwellenlupe ; Stern-Radio Berlin, (ID = 1980374) Radio
Use red slider bar for more.

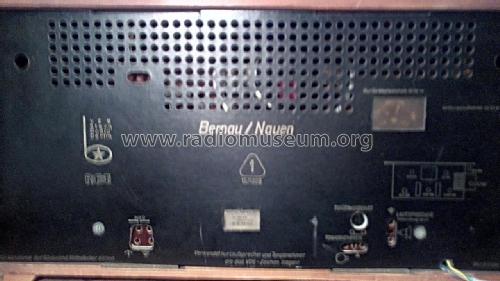

Nauen mit Kurzwellenlupe ; Stern-Radio Berlin, (ID = 226352) Radio
Stern-Radio Berlin,: Nauen mit Kurzwellenlupe [Radio] ID = 226352 600x328
Select picture or schematic to display from thumbnails on the right and click for download.
For model Nauen mit Kurzwellenlupe, Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG

Country:  Germany
Manufacturer / Brand:  Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
alternative name

Phonetika Radio Berlin, VEB; Berlin, (Ostd.)
Year: 1961 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EBF89 EABC80 EM84 EL84 EZ80
Main principle Super-Heterodyne (Super in general); ZF/IF 473/10700 kHz; 2 AF stage(s)
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 3 W (unknown quality)
from Radiomuseum.org Model: Nauen mit Kurzwellenlupe - Stern-Radio Berlin, VEB, RFT,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 600 x 325 x 255 mm / 23.6 x 12.8 x 10 inch
Notes

Kurzwellenlupe mit Variationsbereich ± 150 kHz bei 6,1 MHz und ± 500 kHz bei 15 MHz.

Siehe auch Parallelgerät Bernau mit Kurzwellenlupe in konservativem Gehäuse.

Net weight (2.2 lb = 1 kg) 11.5 kg / 25 lb 5.3 oz (25.33 lb)
Mentioned in -- Original-techn. papers.

Model page created by Heiko zur Mühlen. See "Data change" for further contributors.



All listed radios etc. from Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
Here you find 233 models, 214 with images and 170 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
