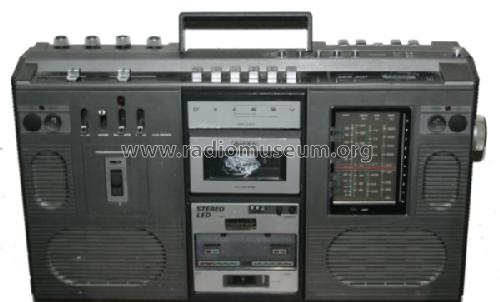

Steracord SKR501

Steracord SKR501; Stern-Radio Berlin, (ID = 86703) Radio

Steracord SKR501; Stern-Radio Berlin, (ID = 86704) Radio

Steracord SKR501; Stern-Radio Berlin, (ID = 86706) Radio

Steracord SKR501; Stern-Radio Berlin, (ID = 86708) Radio

Steracord SKR501; Stern-Radio Berlin, (ID = 2032312) Radio

Steracord SKR501; Stern-Radio Berlin, (ID = 2032313) Radio
Steracord SKR501; Stern-Radio Berlin, (ID = 86267) Radio Steracord SKR501; Stern-Radio Berlin, (ID = 614173) Radio
Steracord SKR501; Stern-Radio Berlin, (ID = 86268) Radio Steracord SKR501; Stern-Radio Berlin, (ID = 154028) Radio
Steracord SKR501; Stern-Radio Berlin, (ID = 614171) Radio Steracord SKR501; Stern-Radio Berlin, (ID = 614172) Radio
Steracord SKR501; Stern-Radio Berlin, (ID = 1394862) Radio Steracord SKR501; Stern-Radio Berlin, (ID = 1524122) Radio
Steracord SKR501; Stern-Radio Berlin, (ID = 1524123) Radio Steracord SKR501; Stern-Radio Berlin, (ID = 1917386) Radio
Use red slider bar for more.
Steracord SKR501; Stern-Radio Berlin, (ID = 86267) Radio
Stern-Radio Berlin,: Steracord SKR501 [Radio] ID = 86267 933x658

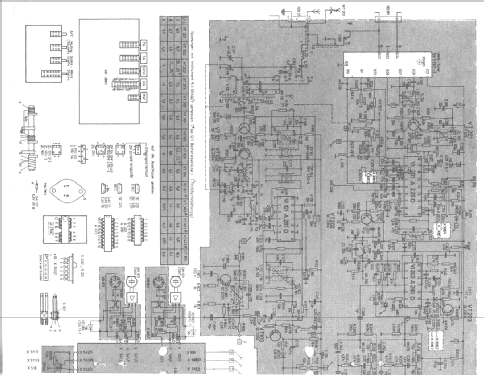

Select picture or schematic to display from thumbnails on the right and click for download.
For model Steracord SKR501, Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG

Country:  Germany
Manufacturer / Brand:  Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
alternative name

Phonetika Radio Berlin, VEB; Berlin, (Ostd.)
Year: 1982–1985 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 30:
Main principle Superheterodyne (common); ZF/IF 455/10700 kHz
Tuned circuits 4 AM circuit(s)     6 FM circuit(s)
Wave bands Broadcast, Short Wave plus FM or UHF.
Details Cassette-Recorder or -Player
Power type and voltage Line / Batteries (any type) / 220/12 Volt
Loudspeaker 4 Loudspeakers
Power out 5 W (unknown quality)
from Radiomuseum.org Model: Steracord SKR501 - Stern-Radio Berlin, VEB, RFT,
Material Plastics (no bakelite or catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 500 x 280 x 125 mm / 19.7 x 11 x 4.9 inch
Notes 11 integrierte Schaltkreise und 65 Dioden.Abstimmung FM:Diode und AM:Dreko Rundfunkteil K2S TGL8836 ; Kasettenteil IIIS TGL 27616 diverse IC's, mechanisches Kassettenlaufwerk LW612, Bandsortenwahl, Hand- oder Automatikaussteuerung über LED-Ketten, Bandzählwerk mit Memoryfunktion, 2 eingebaue Stereomikrofone mit Mischeinrichtung, getrennte Höhen und Tiefenreglung, Ausgangsleistung 2 x 5 Watt sinus, Balanceregler, schaltbare Basisbreite , schaltbare AFC, für FM-Stereo und 5 kHz-Sperre für AM, Mutingschalter, für AM Ferritantenne, für FM Teleskopantenne, Anschlüsse für Ext. AM- oder wählbar FM-Antenne, Kopfhörer, TA/TB, ext. Lautsprecher. Je ein Piezofilter für AM und für FM
Net weight (2.2 lb = 1 kg) 7.6 kg / 16 lb 11.8 oz (16.74 lb)
Price in first year of sale 2'160.00 DM
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Die Geschichte der Fonoindustrie der DDR von 1945 bis1990
Literature/Schematics (1) Service-DVD Funkverlag B. Hein

Model page created by Michael Seiffert. See "Data change" for further contributors.



All listed radios etc. from Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
Here you find 234 models, 215 with images and 173 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Stern-Radio Berlin,: Steracord SKR501
Threads: 1 | Posts: 2
Hits: 2403     Replies: 1
stern-berl: SKR501 (SKR 501); Steracord
Martin Renz
06.Jan.09
  1

von dem Nichtmitglied Carsten Fuchs bekam ich folgenden Hinweis. Da ich ihn nicht verifizieren kann, gebe ich ihn hier unkommentiert weiter:

"In Ihrem Artikel zum SKR501 beschreiben Sie, dass das Gerät ein "motorunterstützes halbautomatisches Kassetttenlaufwerk" besitzt. Das ist nicht richtig. Während das Modell SKR500 noch mit dem Laufwerk aus dem Mono-Recorder R4100 (später KR450) arbeitete, besaß das Modell SKR501 das sog. "Geracord"-Laufwerk. Dieses war auch in den Mono-Recordern KR650/660 verbaut.

Hierbei handelt es sich um ein vollmechanisches Laufwerk ohne jegliche Servounterstützung.

Der Absender ist selbst Rundfunk-/Fernsehtechniker und war u.a. Ende der Achtzigerjahre Kundendienstmeister in der damals größten Thüringer RFT-Werkstatt in Erfurt."



Michael Seiffert
07.Jan.09
  2

In dem Gerät ist das mechanische Laufwerk LW612 verbaut. Ich habe den Text in Bemerkungen entsprechend verändert und bedanke mich bei Herrn Fuchs für den Hinweis.
