Stern Camping R 130

Stern Camping R 130; Stern-Radio Berlin, (ID = 127996) Radio

Stern Camping R 130; Stern-Radio Berlin, (ID = 463290) Radio

Stern Camping R 130; Stern-Radio Berlin, (ID = 463291) Radio

Stern Camping R 130; Stern-Radio Berlin, (ID = 463292) Radio

Stern Camping R 130; Stern-Radio Berlin, (ID = 463293) Radio

Stern Camping R 130; Stern-Radio Berlin, (ID = 463294) Radio

Stern Camping R 130; Stern-Radio Berlin, (ID = 962076) Radio

Stern Camping R 130; Stern-Radio Berlin, (ID = 962682) Radio

Stern Camping R 130; Stern-Radio Berlin, (ID = 962683) Radio

Stern Camping R 130; Stern-Radio Berlin, (ID = 965194) Radio
Stern Camping R 130; Stern-Radio Berlin, (ID = 141181) Radio Stern Camping R 130; Stern-Radio Berlin, (ID = 371431) Radio
Stern Camping R 130; Stern-Radio Berlin, (ID = 141180) Radio Stern Camping R 130; Stern-Radio Berlin, (ID = 123645) Radio
Stern Camping R 130; Stern-Radio Berlin, (ID = 141182) Radio Stern Camping R 130; Stern-Radio Berlin, (ID = 364270) Radio
Stern Camping R 130; Stern-Radio Berlin, (ID = 364271) Radio Stern Camping R 130; Stern-Radio Berlin, (ID = 464186) Radio
Stern Camping R 130; Stern-Radio Berlin, (ID = 464187) Radio Stern Camping R 130; Stern-Radio Berlin, (ID = 922538) Radio
Use red slider bar for more.

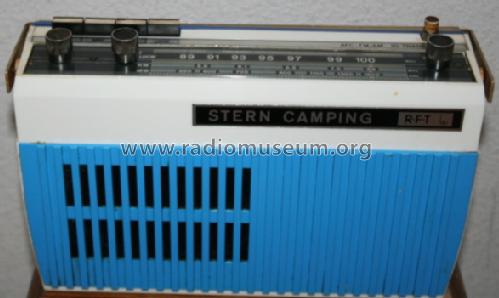

Stern Camping R 130; Stern-Radio Berlin, (ID = 141181) Radio
Stern-Radio Berlin,: Stern Camping R 130 [Radio] ID = 141181 933x699
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stern Camping R 130, Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG:
Bild wurde bereitgestellt von Gerd Gruebner -vielen Dank-

Country:  Germany
Manufacturer / Brand:  Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
alternative name

Phonetika Radio Berlin, VEB; Berlin, (Ostd.)
Year: 1968 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 10: GF132 GF131 ГТ322 or. GF130 ГТ322 ГТ322 МП20 МП20 GC121 GC301 GC301
Main principle Super-Heterodyne (Super in general); ZF/IF 455/10700 kHz
Tuned circuits 6 AM circuit(s)     8 FM circuit(s)
Wave bands Broadcast, Short Wave plus FM or UHF.
Details
Power type and voltage Dry Batteries / 5x1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical / Ø 15 cm = 5.9 inch
Power out 0.5 W (unknown quality)
from Radiomuseum.org Model: Stern Camping R 130 - Stern-Radio Berlin, VEB, RFT,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 272 x 168 x 79 mm / 10.7 x 6.6 x 3.1 inch
Notes Der Koffersuper Stern Camping gehört zu den Geräten mit einer neuen chassislosen Konstruktion und bildet die Grundlage für weitere Empfänger aus diesem Betrieb. Anschlußbuchsen für eine Autoantenne, wirksam für alle Wellenbereiche, und für einen Ohrhörer sind eingebaut. KW von 5,82 bis 7,55 MHz, UKW von 87,5 bis 100 MHz. Er ist elektrisch baugleich mit Stern Solitär und Stern Smaragd des gleichen Herstellers.
Net weight (2.2 lb = 1 kg) 2.2 kg / 4 lb 13.5 oz (4.846 lb)
Price in first year of sale 455.00 DM
Collectors' prices
Source of data -- Collector info (Sammler) / Radiokatalog Band 2, Ernst Erb

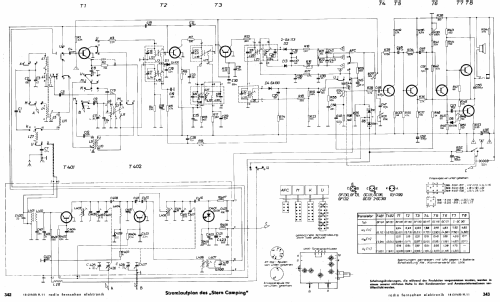

Literature/Schematics (1) Service-DVD Funkverlag B. Hein (Radio Fernsehen Elektronik Jahrgang 1969 Heft 11 Seite 341)

Model page created by Dieter Erdmann. See "Data change" for further contributors.



All listed radios etc. from Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
Here you find 233 models, 214 with images and 170 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Stern-Radio Berlin,: Stern Camping R 130
Threads: 2 | Posts: 2
Hits: 1446     Replies: 0
stern-berl: Stern Camping
Egon Strampe
14.Jul.11
  1

Oszillator schwingt nicht: C 12 (330 pF) zu wenig oder keine Kapazität.

AFC reagiert nicht: R 407 (56 k) war hochohmig.


Hits: 1644     Replies: 0
stern-berl: Stern Camping
Egon Strampe
30.Jul.09
  1

Lautstärke zu gering: C 55 keine oder zu ger. Kapazität.

Oszillator(MW) schwingt nicht: C12 keine oder zu geringe Kapazität.

AFC reagiert nicht: R407 hochohmig.


Stern-Radio Berlin,: Stern Camping R 130
End of forum contributions about this model
