Stradivari 11E91-3D

Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 148726) Radio

Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 148727) Radio

Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 148738) Radio

Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 148740) Radio

Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 654933) Radio

Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 654934) Radio

Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 2363271) Radio

Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 2363272) Radio
Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 2033736) Radio Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 2033737) Radio
Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 282483) Radio Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 315476) Radio
Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 162646) Radio Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 282484) Radio
Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 162645) Radio Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 603643) Radio
Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 603644) Radio Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 603645) Radio
Utilisez la barre de défilement rouge.
Stradivari 11E91-3D; Stern-Radio Rochlitz (ID = 2033736) Radio

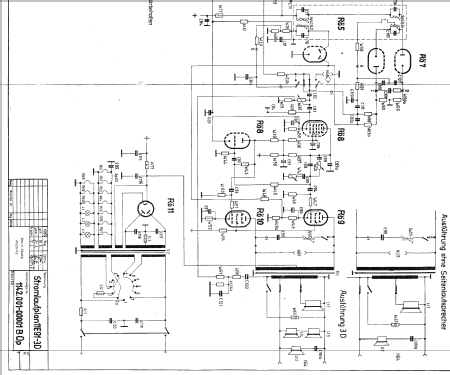

Stern-Radio Rochlitz: Stradivari 11E91-3D [Radio] ID = 2033736 1400x945
Sélectionnez une image/schéma pour afficher des vignettes sur la droite et cliquez pour télécharger.
Pour le modèle Stradivari 11E91-3D, Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG

Pays:  Allemagne
Fabricant / Marque:  Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
Année: 1955 Catégorie: Radio - ou tuner d'après la guerre 1939-45
Lampes / Tubes 11: ECC81 EF85 ECH81 EF85 EM11 EBF80 EAA91 ECH81 EL84 EL84 AZ12
Principe général Super hétérodyne avec étage HF; FI/IF 468/10700 kHz
Circuits accordés 9 Circuits MA (AM)     11 Circuits MF (FM)
Gammes d'ondes OM (PO), OL (GO), plus que 2 x OC et FM (MF).
Particularités
Tension / type courant Alimentation Courant Alternatif (CA). / 110-240 Volt
Haut-parleur 4 Haut-parleurs
Puissance de sortie
De Radiomuseum.org Modèle: Stradivari 11E91-3D - Stern-Radio Rochlitz, VEB, RFT
Matière Boitier en bois
Forme Modèle de table, avec boutons poussoirs.
Dimensions (LHP) 670 x 470 x 330 mm / 26.4 x 18.5 x 13 inch
Remarques Lautsprecherausgang hoch- und niederohmig; Taste zum Ausschalten des Innenlautsprechers, 3 × KW.
Poids net 24 kg / 52 lb 13.8 oz (52.863 lb)
Source -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Littérature Radio und Fernsehen (DDR) (19/1955)

Modèle crée par Gottfried Silberhorn. Voir les propositions de modification pour les contributeurs supplémentaires.



Tous les appareils de Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
Vous pourrez trouver sous ce lien 111 modèles d'appareils, 100 avec des images et 84 avec des schémas.







Contributions du forum pour ce modèle
Stern-Radio Rochlitz: Stradivari 11E91-3D
Discussions: 1 | Publications: 3
Vus: 549     Répondre: 2
Seillaufplan von Stradivari 11E91-3D gesucht
Klemens Rhode
21.Feb.19
  1

Hallo RMorg-Gemeinde

Auf das Modell findet man nur zwei Schaltpläne leider kein Seillaufplan.Die Suche im Internet

hatte zwar Erfolg aber eine zu geringe Auflösung also für die Montage schlecht zu erkennen.

Hat einer von Euch diesen Seillaufplan und würde mir diese freundlicher weise per Email

(Anhang) Senden? Über weitere Montagetipp`s dazu wäre ich Euch dankbar.

MfG

K.R.

Archiv GFGF
21.Feb.19
  2

Hallo Herr Rhode,

ich füge Ihnen hier den Seillaufplan des 11 E 91 bei. Bitte prüfen Sie, ob dieser beim 11 E 91 3D passt und sollte das alles stimmen, laden Sie den Plan bitte an Alle 11 E 91 Modelle hoch. Es könnte sein, dass die letzten 11 E 91 3D Modelle einen anderen UKW Tuner haben.

Viele Grüße aus dem GFGF Archiv

Ingo Pötschke

Pièces jointes

Klemens Rhode
21.Feb.19
  3

Hallo Herr I.Pötschke

vielen herzlichen Dank für die schnelle Rückantwort zu meinem Anliegen.

MfG

K.R.






Stern-Radio Rochlitz: Stradivari 11E91-3D
Fin des contributions forum pour ce modèle
