Erfurt 3D Super 8118/57 GWU 3D Erfurt 2

Erfurt 3D Super 8118/57 GWU 3D Erfurt 2; Stern-Radio (ID = 1206963) Radio
Erfurt 3D Super 8118/57 GWU 3D Erfurt 2; Stern-Radio (ID = 1920031) Radio Erfurt 3D Super 8118/57 GWU 3D Erfurt 2; Stern-Radio (ID = 1490924) Radio
Erfurt 3D Super 8118/57 GWU 3D Erfurt 2; Stern-Radio (ID = 1490926) Radio
Use red slider bar for more.
Erfurt 3D Super 8118/57 GWU 3D Erfurt 2; Stern-Radio (ID = 1920031) Radio
Stern-Radio: Erfurt 3D Super 8118/57 GWU 3D Erfurt 2 [Radio] ID = 1920031 500x342

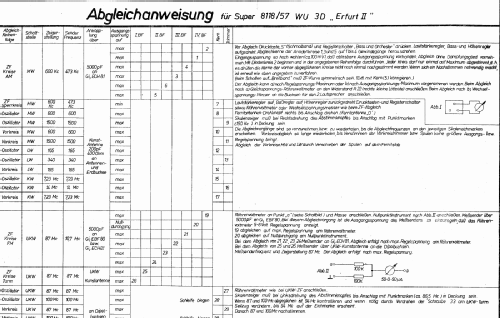

Select picture or schematic to display from thumbnails on the right and click for download.
For model Erfurt 3D Super 8118/57 GWU 3D Erfurt 2, Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG

Country:  Germany
Manufacturer / Brand:  Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG
Year: 1957/1958 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: UCC85 UCH81 UBF80 UF89 UM80 UABC80 UL84
Semiconductors (the count is only for transistors) Selen
Main principle Super-Heterodyne (Super in general); ZF/IF 473/10700 kHz
Tuned circuits 8 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker 3 Loudspeakers
Power out 3 W (unknown quality)
from Radiomuseum.org Model: Erfurt 3D Super 8118/57 GWU 3D Erfurt 2 - Stern-Radio Sonneberg, VEB,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 680 x 435 x 266 mm / 26.8 x 17.1 x 10.5 inch
Notes

! Vorsicht, die Tonabnehmer- und Lautsprecherbuchsen sind nicht netzgetrennt !

Duplex-Antrieb, 1x 6-W-Breitband-Lautsprecher, 2x Hochton-Lautsprecher. 8 Tasten (TA,TB getrennt und Selektortaste), 5-Tasten-Klangregister.

Net weight (2.2 lb = 1 kg) 17 kg / 37 lb 7.1 oz (37.445 lb)
Price in first year of sale 680.00 DM
Collectors' prices
Mentioned in -- Original-techn. papers. (Funkverlag Hein, Service-DVD)

Model page created by Wolfgang Eckardt. See "Data change" for further contributors.



All listed radios etc. from Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG
Here you find 378 models, 299 with images and 276 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Stern-Radio: Erfurt 3D Super 8118/57 GWU 3D Erfurt 2
Threads: 3 | Posts: 3
Hits: 1450     Replies: 0
stern-sonn: 8118/57-GWU-3D (8118/57 GWU 3D); Erfurt
Egon Strampe
08.Oct.10
  1

Werksmitteilung

C 9 =11pF+C 11=5pF werden geaendert.

C 9=16pF 500V. C11 entfaellt.


Hits: 1164     Replies: 0
Techn. Änderung: Erfurt 8118/57 GWU
Egon Strampe
09.Mar.09
  1

Änderung ab Gerät 1249001.

C57 entfällt, dafür Anschluß von C60 auf Kontakt 11.

R16 anstatt 1000 Ohm , neu 500 Ohm.

Im AM Filter IV 455222 wird L34 ohne Maniferhülse (bei geändeter Windungszahl) gefertigt. Bei Neuanforderung von Filtern 455222 ist gleichzeitig C50 durch 2pF zu ersetzen.

C9=11pF+C11=5pF werden wie folgt geändert: C9=16pF 500V, C11 entfällt.

Werksmitteilung


Hits: 1205     Replies: 0
Einschaltbrumm: Erfurt
Egon Strampe
09.Mar.09
  1

Sofort nach dem Einschalten brummt das Gerät sehr stark. Dies ist die natürliche Folge einer speziellen Brummkompensation, zu der ein Teil der Primärwicklung des Ausgangsübertragers verwendet wird, und welche erst nach Erreichen des Arbeitszustandes der UL84 einsetzt. Erst dann geht der Netzbrumm auf ein kaum feststellbares Minimum zurück.

Werkmitteilung
