• Pays
• Etats-Unis

• Fabricant / Marque
• Stromberg-Carlson Co. ; Rochester (NY)

• Année
• 1935

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 62292

• • Brand: Te-Lek-Tor-Et

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 13

• Lampes / Tubes

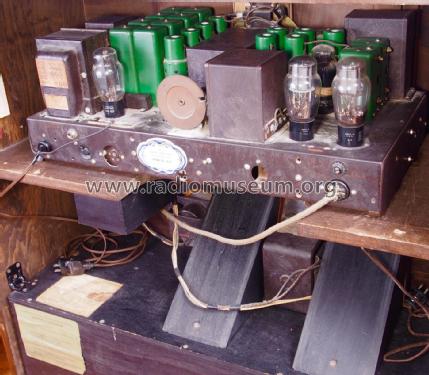

• 6D6 6D6 6A7 76 6D6 6D6 6B7 6C6 6C6 42 2A3 2A3 5Z3

• Principe général
• FI/IF 250/370 kHz; 3 Etage(s) BF

• Gammes d'ondes
• PO et plus que 2 x OC

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 105-125 Volt

• Haut-parleur
• 2 HP

• Matière
• Boitier en bois

• De Radiomuseum.org

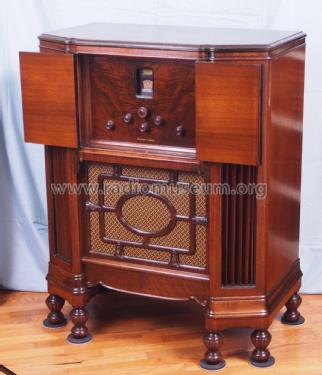

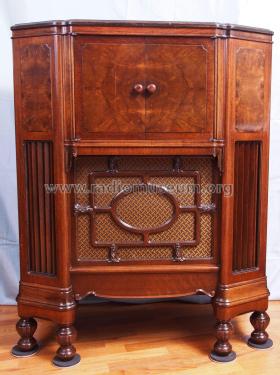

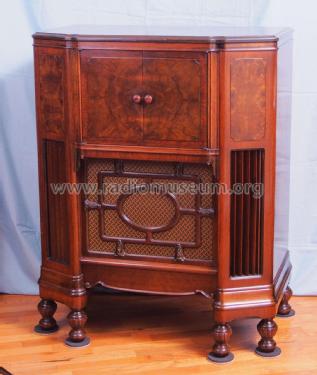

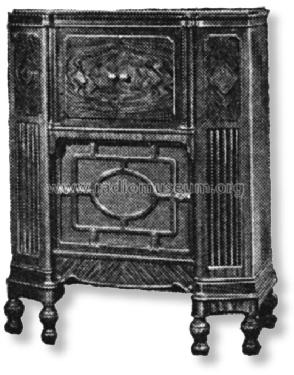

• Modèle: Series 70 - Stromberg-Carlson Co. ;

• Forme
• Console avec pieds bas < 50% de la hauteur

• Remarques

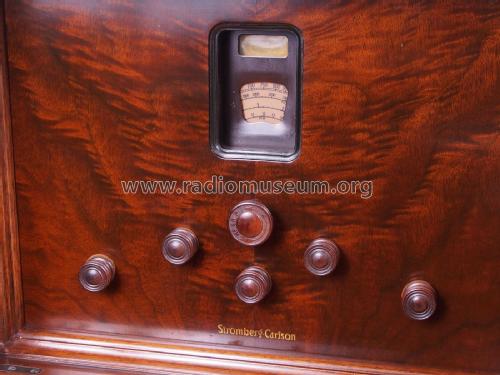

• BC (520-1600 kHz), TROP (1500-4200 kHz), SW1 (3.7-10.0 MHz) and SW2 (8.5-23.0 MHz) bands. Two RF stages, eight IF circuits (250 or 370 kHz depending on sub-model), tuning meter with meter amplifier. Push-pull audio amplifier. 2 electrodynamic speakers. Model 74 has 2x two 2A3 tubes in parallel and additional 5Z3 HV rectifier.

• Prix de mise sur le marché
• 495.00 $

• Source extérieure
• Ernst Erb

• Source
• Pre-War Consoles

• Source du schéma
• Rider's Perpetual, Volume 6 = 1935 and before

• Littérature
• Rider's 6-7 to 6-13
