• Pays
• Suisse

• Fabricant / Marque
• Studer-Revox; Schweiz

• Année
• 1957 ?

• Catégorie
• Enrégistreur et/ou reproducteur son/video

• Radiomuseum.org ID
• 210936

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 8

• Lampes / Tubes
• E80CC E80CC E80CC E80CC E80CC E80CC E80CC 6AS7G

• Principe général
• Amplification audio

• Gammes d'ondes
• - sans

• Particularités
• Magnétophone à bandes; Télécommande par HF ou fil

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220 Volt

• Haut-parleur
• - Pour casque ou amplificateur BF

• Matière
• Cuir / canvas / plastique mais autre matériel en dessous!

• De Radiomuseum.org

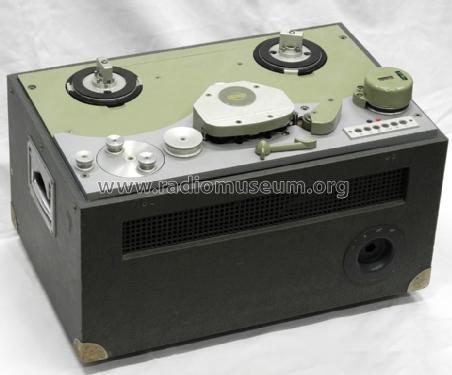

• Modèle: Studiotonbandgerät B30 - Studer-Revox; Schweiz

• Forme
• Modèle de table profil bas (grand modèle).

• Dimensions (LHP)
• 510 x 325 x 335 mm / 20.1 x 12.8 x 13.2 inch

• Remarques
• Das Studer Studio-Tonbandgerät B30 ist für den mobilen Einsatz in einem Transportkasten untergebracht. Ausser dem Laufwerk ist der Aufnahme- und Wiedergabeverstärker, der Löschgenerator sowie die Laufwerkssteuerung Bestandteil des Tonbandgerätes.
  Bandgeschwindigkeit: 38,1 und 19,05 cm/s +/- 0,2% vom Sollwert
  Bandspulen: Max. 265 mm = 700 m Normalband,
  Mitnehmer auswechselbar für Kerne nach DIN 45515 (AEG), Dreizack sowie NARTB.
  Tonhöhe-Schwankungen: 0,1% bei 38,1 cm/s, 0,15% bei 19,05 cm/s
  Eingang: 0,5...4 V regelbar, symmetrisch, Ze > 15 kOhm von 40 Hz...20 kHz
  Ausgang: 0,7...4 V regelbar an 200 Ohm, symmetrisch, Za < 40 Ohm von 40 Hz...20 kHz
  Frequenzgang über Band (Entzerrung nach CCIR):
  30 Hz...15 kHz, +1...-2 dB bei 38,1 cm/s
  40 Hz...15 kHz, +1...-3 dB bei 19,05 cm/s
  Fremdspannungsabstand: 58 dB bei 38,1 cm/s, 54 dB bei 19,05 cm/s
  Klirrfaktor über Band: Max. 2% bei 1000 Hz
  Löschoszillator: 85 kHz
  Bandzählwerk: 99,9 Minuten
  Stromversorgung: 220 V, 50 Hz, 170 Watt Leistungsaufnahme.
  Import für Deutschland: Elektromesstechnik Wilhelm Franz KG (EMT), Lahr/Schwarzwald.

• Poids net
• 30 kg / 66 lb 1.3 oz (66.079 lb)

• Source
• -- Original-techn. papers.

• Auteur
• Modèle crée par Bernhard Nagel. Voir les propositions de modification pour les contributeurs supplémentaires.
