1531

1531; Superla - Cresa; (ID = 432715) Radio

1531; Superla - Cresa; (ID = 433213) Radio
1531; Superla - Cresa; (ID = 2473636) Radio 1531; Superla - Cresa; (ID = 2473666) Radio
1531; Superla - Cresa; (ID = 2473652) Radio 1531; Superla - Cresa; (ID = 2473657) Radio
1531; Superla - Cresa; (ID = 2473668) Radio 1531; Superla - Cresa; (ID = 2473670) Radio
1531; Superla - Cresa; (ID = 435824) Radio 1531; Superla - Cresa; (ID = 435829) Radio
1531; Superla - Cresa; (ID = 435826) Radio 1531; Superla - Cresa; (ID = 435825) Radio
Use red slider bar for more.
1531; Superla - Cresa; (ID = 2473636) Radio
Superla - Cresa;: 1531 [Radio] ID = 2473636 1243x1960
Select picture or schematic to display from thumbnails on the right and click for download.
For model 1531, Superla - Cresa; Modena

Country:  Italy
Manufacturer / Brand:  Superla - Cresa; Modena
alternative name

Cresa Radio; Modena
Year: 1940 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: 6A8 6K7 6Q7 6L6 5Y3
Main principle Superheterodyne (common)
Wave bands Broadcast (MW) and Long Wave.

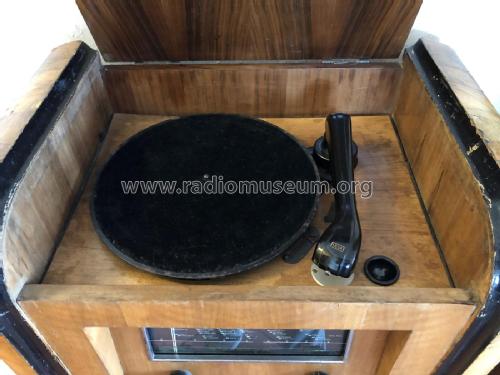

Details Record Player (not changer)
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: 1531 - Superla - Cresa; Modena
Material Wooden case
Shape Console with any shape - in general
Dimensions (WHD) 605 x 900 x 400 mm / 23.8 x 35.4 x 15.7 inch
Notes

See also the table model 531 without record player.

Source of data Guida Pratica Antique Radio II (2000)
Literature/Schematics (1) -- Schematic (Il manuale del Radiomeccanico G.B. Ageletti 1948)

Model page created by Ernst Röggla. See "Data change" for further contributors.



All listed radios etc. from Superla - Cresa; Modena
Here you find 118 models, 63 with images and 57 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Superla - Cresa;: 1531
Threads: 1 | Posts: 10
Hits: 2461     Replies: 9
Unbekanntes Gerät, Musikschrank Italien 1938
Josef Haindorfer
17.Mar.08
  1 Hallo Beisammen
hab am Flohmarkt dieses Gerät erstanden, Die Röhrenbestückung ist folgende: 5Y3, EK2, 6L6, 6Q7, 6K7
ist auf alle Fälle ein italienisches Modell, oben ist ein Schellackplattenspieler, Marke L.E.S.A.
Hab alle Kondensatoren schon getauscht, nur den Großen im Alugehäuse nicht, denke er hat die Werte MF 8+16, aber viel Volt V.L. 525 , was heißen übrigens die Bezeichnungen V.L., V.T., V.I., Wo bekomm ich solche Kondensatoren, Was soll ich besonders beachten bei so einem Modell?
Gruß
Josef Haindorfer

Attachments

Michael Schott
17.Mar.08
  2 Hallo, Herr Haindorfer,

bei den beiden "Kästen" handelt es sich um Wickelkondensatoren, und zwar die sog. "tropenfeste Ausführung". Die könnten sogar noch intakt sein, denn ein Eindringen von Feuchtigkeit ist durch die Bauweise unmöglich. Und sie sollten ohnehin im Gerät verbleiben, auch wenn sie defekt wären; ich würde sie dann unter dem Chassis nur freilöten, und dort neue anbringen.
Jedenfalls ist das ein wunderschönes Stück, herzlichen Glückwunsch dazu, und viel Freude mit der Schönheit!

LG


Michael Schott

Halt! Nur der zuvorderst sichtbare ist die Tropenfeste Ausführung, der dahinter nicht. Der dürfte inzwischen sehr schlecht sein. Allerdings beschreibt Herr Erb in seinem Buch "Radios von gestern" eine Methode, wie man auch diese Kondensatoren wieder instand setzen kann, und zwar ohne Austausch des Innenlebens. Wenn Sie dieses Buch vorliegen haben, schauen Sie doch mal nach. Ich weiß nicht sicher, ob ich das hier zitieren darf, und schicke Ihnen das dann ggfs. gern per Mail.
Wolfgang Bauer
17.Mar.08
  3

Sg. Herr Haindorfer,

bitte das Gerät im RM.org anlegen.
Auf Ihrem Chassis steht deutlich "Superla 531".
Also Hersteller ==> Superla.

MfG. WB.

Ernst Röggla
17.Mar.08
  4 Hallo Herr Haindorfer, Hallo Herr Bauer,

Ich habe das Gerät soeben angelegt. Sobald es in der Liste erscheint, werde ich das Schaltbild hochladen.
V.L. heißt  Voltaggio lavorativo =  Arbeitsspannung,  V.T.  Voltaggio temporaneo  =  Temporäre Spannung,  V.I.  Voltaggio  istantaneo = Spitzenspannung.

freundliche Grüße
Ernst Röggla
Arpad Roth † 27.3.17
17.Mar.08
  5

Hallo Herr Röggla,

bitte was bedeuted die 2-te Nummer 531/1531 .

MfG. Arpad Roth

Ernst Röggla
17.Mar.08
  6 Hallo Herr Roth,

Ich habe die Information aus der Schaltplansammlung von G.B. Angeletti von 1948. Dort heißt es "modelli 531/1531", es wird aber nicht näher darauf eingegangen.

freundliche Grüße
Ernst Röggla
Heribert Jung
17.Mar.08
  7 Hallo Herr Röggla,
ich habe hier eine Schaltung, in der steht Mod."531" e "1531" Also gibt es ein Modell 531 und ein Modell 1531 mit gleicher Schaltung..

MfG.
Heribert Jung
Arpad Roth † 27.3.17
17.Mar.08
  8

Modell-Type muss auf 1531

geändert werden, da diese Modell ein Standgerät mit Plattenspieler ist, jedoch das 531 ein Tischmodell ohne Plattenspieler ist.

Bilder und techn. Unterlagen können nun hochgeladen werden.

Josef Haindorfer
20.Mar.08
  9 Hallo Herr Röggla
Danke für ihre Bemühungen, den anderen Herrn übrigens auch, bin gerade am restaurieren des Gehäuses und des Innenlebens, dann werd ich die Bilder hochladen
MfG Josef Haindorfer
Alessandro De Poi
18.Jan.09
  10

Hallo,

The picture in the catalogue "Guida Pratica Antique Radio" vol. II shows a different shape for model 1531 - a larger set is depicted (but it also states that the chassis used is the same of mod. 550 instead of 531 as one should expect).


Superla - Cresa;: 1531
