Audio Generator TE-22

Audio Generator TE-22; Tech Instruments Co. (ID = 252671) Equipment

Audio Generator TE-22; Tech Instruments Co. (ID = 278216) Equipment

Audio Generator TE-22; Tech Instruments Co. (ID = 278214) Equipment

Audio Generator TE-22; Tech Instruments Co. (ID = 278217) Equipment

Audio Generator TE-22; Tech Instruments Co. (ID = 278218) Equipment

Audio Generator TE-22; Tech Instruments Co. (ID = 278219) Equipment
Audio Generator TE-22; Tech Instruments Co. (ID = 271596) Equipment Audio Generator TE-22; Tech Instruments Co. (ID = 271597) Equipment
Audio Generator TE-22; Tech Instruments Co. (ID = 415051) Equipment Audio Generator TE-22; Tech Instruments Co. (ID = 537680) Equipment
Audio Generator TE-22; Tech Instruments Co. (ID = 537681) Equipment Audio Generator TE-22; Tech Instruments Co. (ID = 656289) Equipment
Audio Generator TE-22; Tech Instruments Co. (ID = 656290) Equipment Audio Generator TE-22; Tech Instruments Co. (ID = 656291) Equipment
Audio Generator TE-22; Tech Instruments Co. (ID = 656292) Equipment Audio Generator TE-22; Tech Instruments Co. (ID = 656293) Equipment
Use red slider bar for more.
Audio Generator TE-22; Tech Instruments Co. (ID = 271596) Equipment

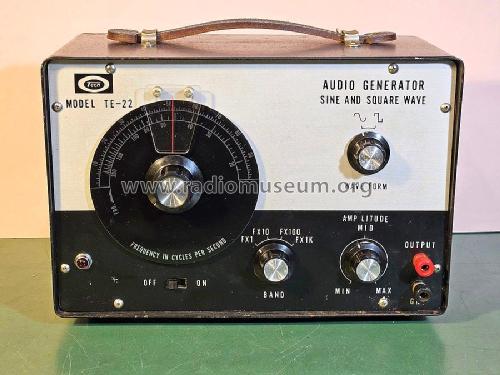

Tech Instruments Co.: Audio Generator TE-22 [Equipment] ID = 271596 600x450
Select picture or schematic to display from thumbnails on the right and click for download.
For model Audio Generator TE-22, Tech Instruments Co. Ltd.; Tokyo:
Neuwertiger Originalzustand

Country:  Japan
Manufacturer / Brand:  Tech Instruments Co. Ltd.; Tokyo
Year: 1965–1972 ?? Category: Service- or Lab Equipment
Valves / Tubes 3: 6BM8 6AQ8 6X4
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 105-125; 220-240 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Audio Generator TE-22 - Tech Instruments Co. Ltd.;
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 265 x 185 x 140 mm / 10.4 x 7.3 x 5.5 inch
Notes

Sine Wave Range 20 Hz to 200 kHz in 4 bands.
Square Wave Range 60 Hz to 30 kHz. (1972: 20Hz bis 30kHz in 4 Bereichen)
Ausgangsspannung max. 7V, bei 1MΩ Belastung, max. 5V bei 10kΩ Belastung,
Klirrfaktor: 2%, NF-Frequenzgang +-1,5dB von 20Hz bis 20kHz, mit Prüfschnüren

Gleiches Gerät wurde auch unter dem Herstellernamen CTR in Deutschland verkauft.

Net weight (2.2 lb = 1 kg) 3.8 kg / 8 lb 5.9 oz (8.37 lb)
Price in first year of sale 148.00 DM
Mentioned in Technik-Versand KG, Katalog Nr. 23, 1972
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Arpad Roth † 27.3.17. See "Data change" for further contributors.



All listed radios etc. from Tech Instruments Co. Ltd.; Tokyo
Here you find 11 models, 10 with images and 9 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Tech Instruments Co.: Audio Generator TE-22
Threads: 1 | Posts: 14
Hits: 4680     Replies: 13
Signalgenerator TE-22 - Suche Hersteller und Unterlagen
Walter Haring
10.Sep.06
  1

Hallo

Ich suche zu diesem Gerät den Hersteller und Unterlagen, speziell den Schaltplan, da das Gerät je nach Lust und Laune Netzspannung auf dem Gehäuse hat (!)

Angaben am Gerät sind TE-22 und "Made in Japan" - sonst nichts.

Besten Dank und freundliche Grüsse, Walter Haring

Hans Völkening
10.Sep.06
  2



Hallo Walter,

bitte vergleichen Sie mal die Röhrenbestückung:

6BM8 6AQ8 6X4

falls zutreffend bitte Modell anlegen - ich lade dann dann Schema und  Bedienungsanleitung darauf!

Gruss

Hans Voelkening

Hans-Thomas Schmidt
10.Sep.06
  3 Hallo Walter,

das Gerät ist von Heathkit und die Unterlagen finden sich hier

bama.sbc.edu/downloads/tech/te22/

Schönen Sonntag noch aus München,  Hans-Thomas Schmidt
Walter Haring
10.Sep.06
  4

Hallo Hans

Das wäre ja toll - aber wer war der Hersteller - den bräuchte ich schon, um das Modell anzulegen...

Aus dem Kopf geantwortet: ja das ist die korrekte Bestückung

Gruss, Walter

Hans Völkening
10.Sep.06
  5

eMail ist unterwegs!

Gruss
Hans Voelkening

Arpad Roth † 27.3.17
10.Sep.06
  6

Hallo Walter,

Marke Nadler Japan, mehr kann ich im Moment ncht sagen.
Röhren 3 Stk. 6BM8 6AQ8  Gleichriter Rö. 6X4 ?

4 Bänder 20Hz - 200Hz, 200Hz - 2000Hz, 2000 - 20000Hz und 200000 - 200000Hz.
Gewicht 8.6lbs, Maße: H/B/T 7", 10-1/2" 5-3/8"

Schalplan ist vorhjanden

Das Modell war unter verschiednen Namen im HAndel.

MfG. Arpad

PS: Bitte Modell anlegen, ich lade dann die techn. Unterlagen samt Plan hoch.

Walter Haring
10.Sep.06
  7

Hallo Hans-Thomas

Volltreffer - aber das Gerät ist NICHT von Heathkit - der Hersteller ist auch im Manual nirgends genannt.

Vielen Dank!

Gruss, Walter

Walter Haring
10.Sep.06
  8

Allen vorweg mal vielen Dank!

Das Rätsel ist gelöst (habe bei BAMA weiter gestöbert). Dieses Gerät wurde offenbar unter dem Namen Tech vertrieben und diese Firma ist mit weiteren Produkten auch schon hier im RM angelegt. Ich werde den TE-22 also dort anlegen.

Schönen Sonntag noch!

Freundliche Grüsse, Walter Haring

Wolfgang Eckardt
10.Sep.06
  9

Hallo Herr Haring,

gibt es da nicht Ähnlichkeiten der Bauausführung mit diesem Modell von "Belco" Japan?

http://www.radiomuseum.org/r/belco_hf_pruefgenerator_te20te.html

Wenn ich so das Chassis, den Drehko und den Trafo vergleiche?

Beste Hobbygrüße

Wolfgang Eckardt

Heribert Jung
10.Sep.06
  10 Ich habe beide Geräte. Sie sind von der selben Firma.  Aber ob der Name der  Firma "Tech" oder "Belko" ist sollte geklärt werden. Auf den Geräten steht nichts darüber. Ich habe in meinen Unterlagen vorrübergehend Belko + Tech als Ordnernamen gewählt.

Grüße aus Do,
Heribert Jung
Alexander Küffer
10.Sep.06
  11

Hallo zusammen, damit die Verwirrung noch grösser wird,

mein Gerät hat die Firmenbezeichnung "Honor". Es ist auch ein TE-22 mit der gleichen

Röhrenbestückung 6BM8, 12AT7 und 6X4.

Ich habe ein kleines Handbuch dazu.

Gruss A.Küffer

Arno Ehlscheid
13.Sep.06
  12

Hallo Herr Haring,



nun sind Sie ja wie ich auch vor kurzem noch bei BAMA bezügl. eines Operating Manuals incl. Schaltplan fündig geworden. Wollte gerade den link angeben, aber das hat sich ja  nun erledigt

Dennoch soviel zum Thema von mir. Habe inzw. 2 TE 22. Das erste Gerät hatte ich in sehr gutem Zustand per e-bay erworben. Auf der Frontplatte ist außer dem Model TE 22 nichts angegeben. Typenschild Fehlanzeige und auch innen keinen Hinweis. Jedoch das 2. Gerät, welches ich Mitte des Jahres von einem anderen e-bayer als Zugabe geschenkt bekam, hat auf der Frontplatte über der Model Bezeichnung das Tech Logo stehen. Abgesehen von der andersartigen Gehäuselackierung ( schwarze Lackierung anstelle grauem Kräusellack ) sind die beiden Geräte identisch. Röhrenbestückung entspricht den v.g. Unterlagen/Schaltplan von Bama , also 6BM8, 6AQ8 u. 6X4!

Da ich auch einige Belco- Geräte besitze, wie den AF/RF-Generator  ARF 100 und einen Audio-Generator Typ TY75, kann sagen, das die Bauweise der Geräte dem TE 22  sehr ähnlich ist. Z.B. die verwendeten Drehkos von ALPS und deren Drehantriebe.



Viele Grüsse

Arno Ehlscheid





Walter Haring
13.Sep.06
  13

Hallo Herr Ehlscheid

Danke für Ihre Zusatzinfos. Es wäre ja wirklich interessant zu wissen, wer da nun wirklich fabriziert hat.

Nun - durch diesen Thread dürften ja auch Andere, die ein TE-22 mit egal welcher Herstellerbezeichnung haben auf die nötigen Infos stossen.

Besten Dank Allen die geholfen haben.

Freundliche Grüsse, Walter Haring

Eilert Menke
13.Sep.06
  14 Thread zum Modell verschoben. Viel Spaß damit. EM
