W476

W476; TeKaDe TKD, (ID = 109412) Radio

W476; TeKaDe TKD, (ID = 109414) Radio

W476; TeKaDe TKD, (ID = 109413) Radio
W476; TeKaDe TKD, (ID = 216981) Radio W476; TeKaDe TKD, (ID = 216993) Radio
W476; TeKaDe TKD, (ID = 216994) Radio W476; TeKaDe TKD, (ID = 109417) Radio
W476; TeKaDe TKD, (ID = 1362858) Radio W476; TeKaDe TKD, (ID = 1362859) Radio
W476; TeKaDe TKD, (ID = 1523708) Radio
Use red slider bar for more.
W476; TeKaDe TKD, (ID = 216981) Radio
TeKaDe TKD,: W476 [Radio] ID = 216981 933x639
Select picture or schematic to display from thumbnails on the right and click for download.

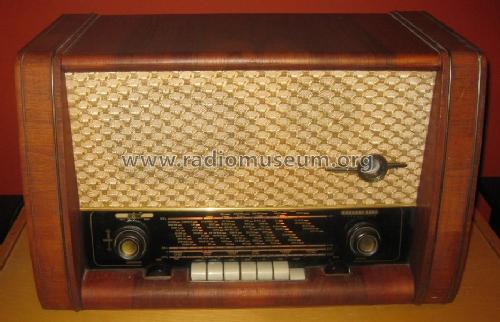

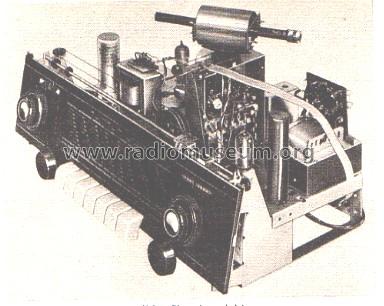

For model W476, TeKaDe (TKD), Süddeutsche Telefon-Apparate- Kabel- und Drahtwerke; Nürnberg

Country:  Germany
Manufacturer / Brand:  TeKaDe (TKD), Süddeutsche Telefon-Apparate- Kabel- und Drahtwerke; Nürnberg
alternative name

Felten & Guilleaume || Südd.Telefon-App., Kabel- und Drahtwerke AG || Telade
Brand
KD
Year: 1954/1955 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF89 EABC80 EM34 EL84
Main principle Superheterodyne (common); ZF/IF 472/10700 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110, 125, 150, 220, 240 Volt
Loudspeaker 2 Loudspeakers
Power out 4 W (unknown quality)
from Radiomuseum.org Model: W476 - TeKaDe TKD, Süddeutsche
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 550 x 350 x 290 mm / 21.7 x 13.8 x 11.4 inch
Net weight (2.2 lb = 1 kg) 10.5 kg / 23 lb 2 oz (23.128 lb)
Price in first year of sale 279.00 DM
Source of data HdB d.Rdf-& Ferns-GrH 1954/55
Mentioned in Funkschau (22/1954, S. 471)

Model page created by Hans Peter Ortner. See "Data change" for further contributors.



All listed radios etc. from TeKaDe (TKD), Süddeutsche Telefon-Apparate- Kabel- und Drahtwerke; Nürnberg
Here you find 223 models, 190 with images and 92 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
TeKaDe TKD,: W476
Threads: 1 | Posts: 5
Hits: 1769     Replies: 4
unbekanntes Radiogerät ??
Jens Dehne
22.Nov.08
  1



Hallo Radiofreunde,

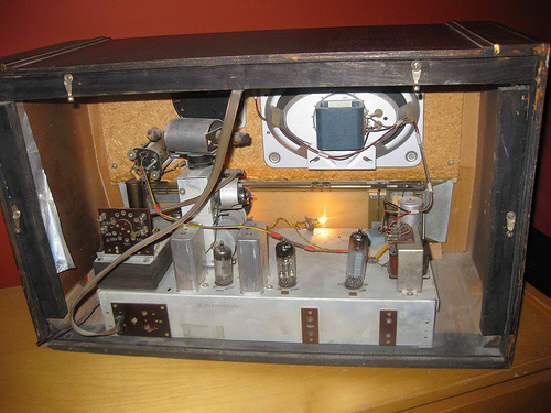

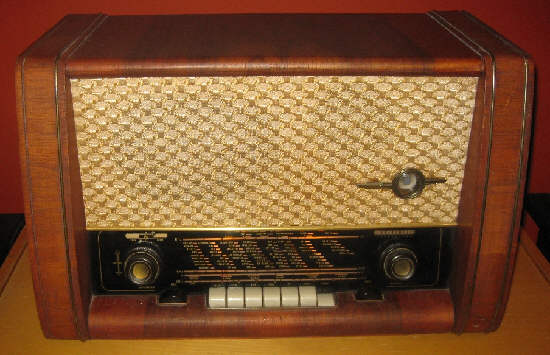

mich erreichte gerade eine Mail, in der nach dem Typ dieses Gerätes gefragt wird. Eine Rückwand ist nicht vorhanden.



Trotz Recherche mit Bildergalerie konnte ich ein identisches Gerät hier im RM nicht entdecken. Aber vielleicht erkennt es ja jemand und meldet sich hier.

Vielen Dank schon mal für die Mühen!
Hans-Thomas Schmidt
22.Nov.08
  2

Hallo Jens,

1. Die genaue Röhrenbestückung wäre hier hilfreich.

2. Die Typenbezeichnung oder ein Herstellerhinweis findet sich auch oft am Rand der Skalenscheibe, wenn sie ausgebaut wurde.

Herzliche Grüße,  Hans-Thomas

Jürgen Ronkholz
23.Nov.08
  3

Hallo Herr Dehne,

die Knöpfe und der Aufbau des Chassis, besonders des Lautssprecher, weisen auf Braun als Hersteller hin (Chassis-Beispiel: 333UKW). Allerdings befindet sich das Magische Auge bei Braun meist im oberen Bereich des Bespann-Stoffs.

Mit freundlichem Gruß, Jürgen Ronkholz

Götz Linss
23.Nov.08
  4

Hallo Herr Dehne,

die Gehäuseform sieht für mich sehr nach Loewe-Opta Rheinxxx aus.

MfG G.Linß

(Leider nicht bei den im RM einsehbaren Modellen. Ich habe aber häufig in der E-Bucht solche Formen von Loewe-Opta gesehen.)

Jens Dehne
23.Nov.08
  5

Danke für die vielen Hinweise!

Herr Rennebarth konnte das Gerät als „W476“ von TeKaDe aus dem Jahre 1954 identifizieren.

Schönen Sonntag und viele Grüße aus Erfurt!
Jens Dehne

TeKaDe TKD,: W476
