T-121-G (121-G)

T-121-G ; Telefunken (ID = 19903) Radio

T-121-G ; Telefunken (ID = 41347) Radio

T-121-G ; Telefunken (ID = 41348) Radio

T-121-G ; Telefunken (ID = 7538) Radio

T-121-G ; Telefunken (ID = 281680) Radio
T-121-G ; Telefunken (ID = 30680) Radio T-121-G ; Telefunken (ID = 66106) Radio
T-121-G ; Telefunken (ID = 30682) Radio T-121-G ; Telefunken (ID = 30681) Radio
T-121-G ; Telefunken (ID = 66107) Radio T-121-G ; Telefunken (ID = 708743) Radio
Use red slider bar for more.

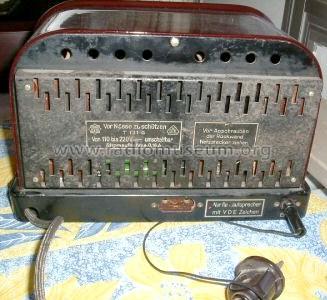

T-121-G ; Telefunken (ID = 30680) Radio
Telefunken: T-121-G [Radio] ID = 30680 796x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model T-121-G (121-G), Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
Quelle ebay

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1931/1932 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 2: RE084s RE114s or RE134S
Main principle TRF with regeneration; 1 AF stage(s)
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast and LongWave in ONE range.
Details
Power type and voltage Direct Current supply (DC) / 110-220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: T-121-G - Telefunken Deutschland TFK,
Material Metal case
Dimensions (WHD) 270 x 170 x 140 mm / 10.6 x 6.7 x 5.5 inch
Notes RE114s nur bei 110 und 150 V Netz.
Oben seitl. Rundung [501] Alternative Röhrenbestückung REN1821; RENS1823d
Price in first year of sale 99.00 RM !
Source of data Katalog Radio-Zentrale Prohaska 1931/32 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange + FS-Bestückungstabellen
Mentioned in Funkgeschichte der GFGF (9074)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3441 models, 3025 with images and 2020 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
