40G (T40G) mit RES044

40G ; Telefunken (ID = 1526395) Radio 40G ; Telefunken (ID = 947312) Radio
40G ; Telefunken (ID = 947314) Radio 40G ; Telefunken (ID = 947315) Radio
40G ; Telefunken (ID = 947317) Radio 40G ; Telefunken (ID = 947318) Radio
40G ; Telefunken (ID = 947319) Radio 40G ; Telefunken (ID = 947320) Radio
40G ; Telefunken (ID = 1105821) Radio 40G ; Telefunken (ID = 1526396) Radio
Use red slider bar for more.
40G ; Telefunken (ID = 1526395) Radio

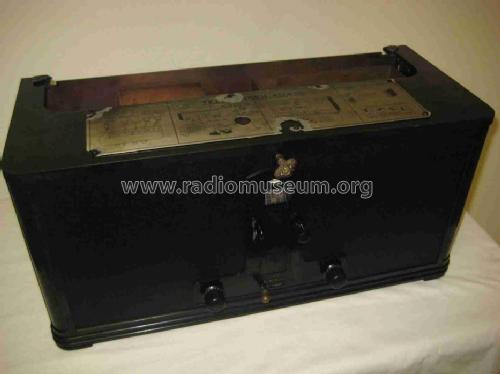

Telefunken: 40G [Radio] ID = 1526395 933x606
Select picture or schematic to display from thumbnails on the right and click for download.
For model 40G (T40G) mit RES044, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
Vista frente

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1929 ? perfect model Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: RES044 RE084 RE034 or RE054 RE134
Main principle TRF with regeneration
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Direct Current supply (DC) / 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: 40G [mit RES044] - Telefunken Deutschland TFK,
Material Bakelite case
Shape Tablemodel, Box - most often with Lid (NOT slant panel).
Dimensions (WHD) 520 x 280 x 220 mm / 20.5 x 11 x 8.7 inch
Notes

Unterschiedliche Angaben die Röhren betreffend (Kataloge, Werkstattbuch, Literatur, Gerätebeschriftung. Aber alles pin-kompatibel. Wir richten uns nach der Beschriftung im Gerät!

Gleichstromgerät für 220 V- mit Vorschaltlampe, Feineinstellung der Netzspannung bei dauernder Über- (230, 225 V-) oder Unterspannung (210 V-) des Netzes mittels Umschalter auf Rückseite möglich.

Mentioned in Arlt's grosser Radiokatalog 1930 (p.21)

Model page created by Hannes Wurnitsch. See "Data change" for further contributors.
