• Pays
• Allemagne

• Fabricant / Marque
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Année
• 1935/1936

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 4357

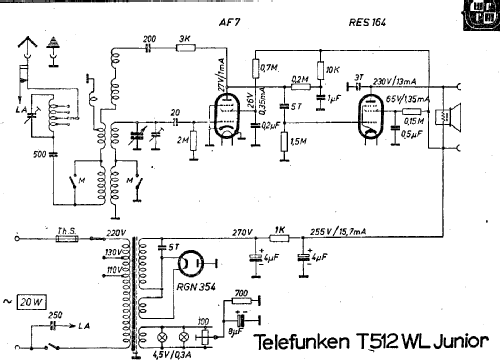

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 3

• Lampes / Tubes
• AF7 RES164 RGN354

• Principe général
• Récepteur TRF en général (avec ou sans réaction inconnu); 1 Etage(s) BF

• Circuits accordés
• 1 Circuits MA (AM)

• Gammes d'ondes
• PO et GO

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110-220 Volt

• Haut-parleur
• HP magnétique à membrane libre (>1932)

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Junior 512WL [ohne Tonabnehmerbuchsen] - Telefunken Deutschland TFK,

• Forme
• Modèle de table profil bas (grand modèle).

• Dimensions (LHP)
• 520 x 270 x 255 mm / 20.5 x 10.6 x 10 inch

• Prix de mise sur le marché
• 143.00 RM

• Source
• Radiokatalog Band 1, Ernst Erb

• Source du schéma
• Lange+Schenk+FS-Röhrenbestückung

• D'autres Modèles

• Vous pourrez trouver sous ce lien 3618 modèles d'appareils, 3209 avec des images et 2157 avec des schémas.
