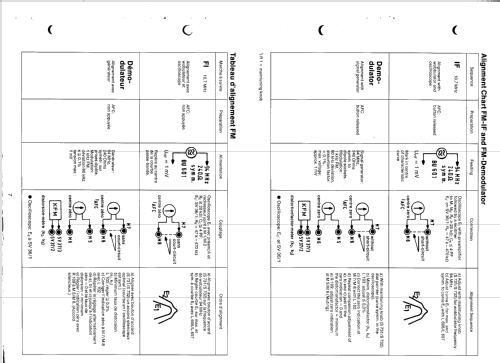

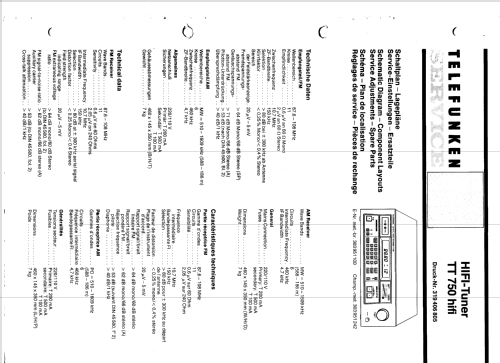

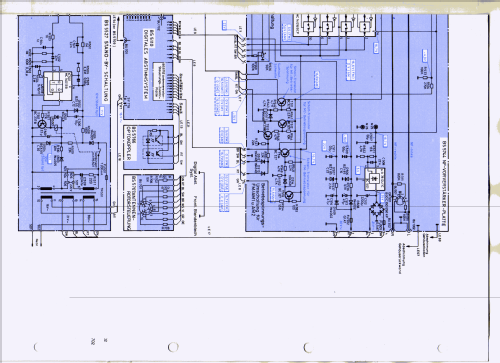

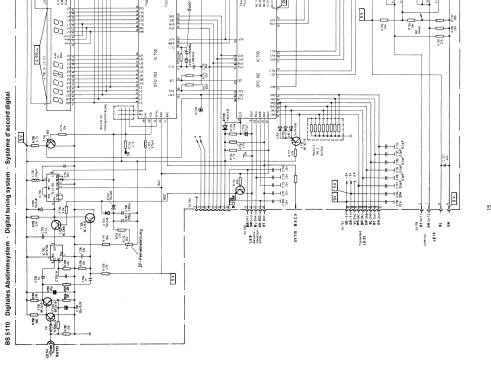

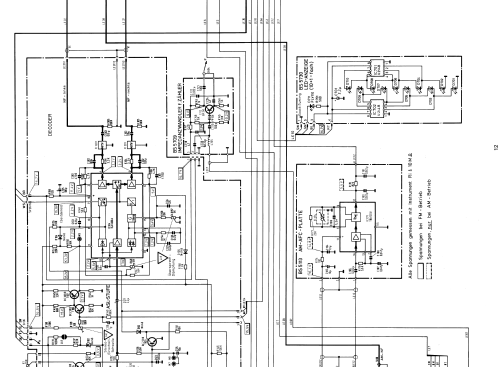

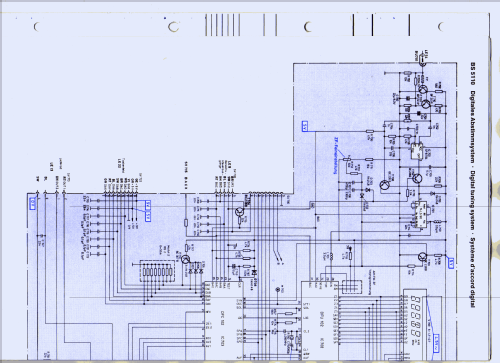

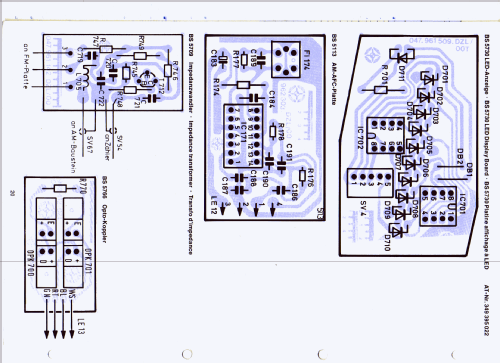

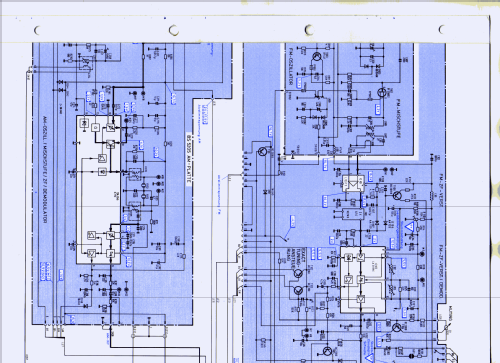

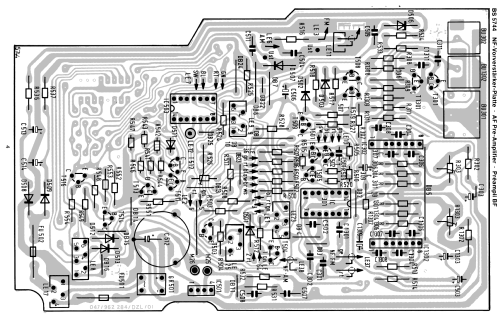

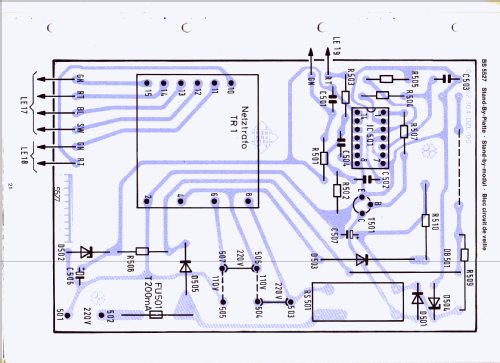

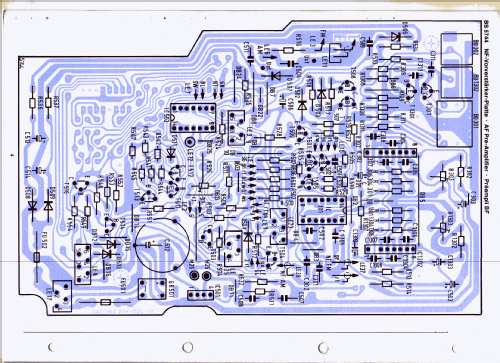

Select picture or schematic to display from thumbnails on the right and click for download.

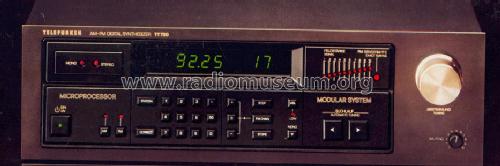

For model AM-FM FLL-Quartz-Synthesizer (Digital) TT-750, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1980 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle FLL, Frequency-locked loop (not PLL); something special ? Please give information (notes)
Wave bands Broadcast (BC) and FM or UHF.
Details Hi-Fi equipment
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: AM-FM FLL-Quartz-Synthesizer TT-750 - Telefunken Deutschland TFK,
Material Metal case
Shape Book-shelf unit.
Dimensions (WHD) 460 x 145 x 360 mm / 18.1 x 5.7 x 14.2 inch
Notes

Empfangsprinzip: Frequency Locked Loop, siehe Beschreibung in Funk-Technik Ausgabe 1/1980 von Otto Klank und Dieter Rottmann (beide Telefunken, Hannover)

Entwickelt wurde die Frequency Locked Loop (FLL) bereits 1973 vom niederländischen Funkamateur Klaas Spaargaren (Amateurfunkrufzeichen PA0KSB).

Die Frequenz eines Voltage Controlled Oscillators wird durch eine Anordnung von Logikgattern mit der eines Referenz-Oszillators verglichen. Weichen beide voneinander ab, entsteht ein „Zählfehler“, der durch ein Gatter zu einer Rechteckspannung variabler Breite geformt und dann integriert wird. Die entstandene Spannung zieht den VCO auf seine Sollfrequenz, die so bis auf wenige Hz konstant bleibt. Die Schaltung wird auch „Huff and Puff Oscillator“ genannt.

[Quelle: Wikipedia]

Net weight (2.2 lb = 1 kg) 7 kg / 15 lb 6.7 oz (15.419 lb)
Source of data -- Original prospect or advert
Mentioned in Funk-Technik (FT) (1/1980, S. W1 ff.)
Literature/Schematics (1) -- Original-techn. papers.
Literature/Schematics (2) Spaargaren, K.: VFO gestabiliseerd door kristal-oscillator. In: Electron, April 1973, S. 155 ff.
Literature/Schematics (3) Spaargaren, K.: Crystal-stabilized vfo. In: RadCom, Juli 1973, S. 472 f.

Model page created by Achim Eisenhuth. See "Data change" for further contributors.
