• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1929 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 194248

• Number of Tubes
• 4

• Valves / Tubes
• REN1004 REN1104 RES164d RGN354

• Main principle
• TRF with regeneration

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Metal case

• from Radiomuseum.org

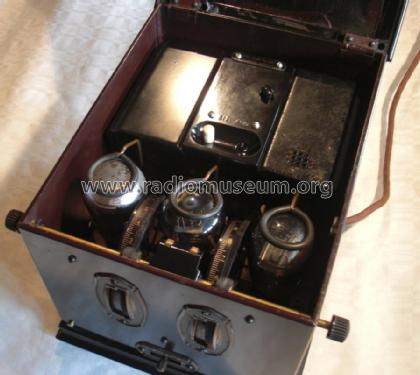

• Model: Arcolette 30 W T30W [Endrohr RES164d] - Telefunken Deutschland TFK,

• Shape
• Tablemodel, Box - most often with Lid (NOT slant panel).

• Dimensions (WHD)
• 205 x 210 x 245 mm / 8.1 x 8.3 x 9.6 inch

• Notes
• Bei dieser Variante wurden zusätzliche Bauteile angebracht um die stärkere Endröhre RES164d verwenden zu können. In Anlehnung an den Nachfolger 31W erfolgt die Speisung des Schirmgitters über eine Parallelschaltung von 50 kOhm und 0,1 µF zum Seitenkontakt der RES164d.
  Offenbar verursachte die steilere Endröhre Störungen durch die am Gitter liegende HF, was durch einen Ableitkondensator (von 100 pF?) verhindert werden sollte. Beim Nachfolgemodell 31W wurden solche Störungen durch veränderten Schaltungsufbau vermieden.
  Es ist anzunehmen, dass hiermit der Bestand an 30W aufgerüstet wurde wegen des bereits angebotenen, aber deutlich teureren 31W

• Mentioned in
• -- Original prospect or advert (Newspaper ABC Sevilla 02-01-1930, p.42 (Sevilla))

• Author
• Model page created by Ulrich Engwicht. See "Data change" for further contributors.
