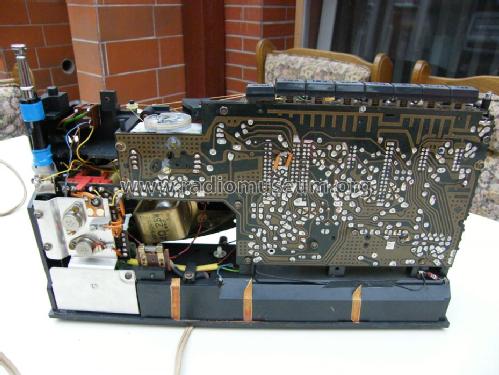

Atlanta 101; Telefunken (ID = 1196004) Radio
Telefunken: Atlanta 101 [Radio] ID = 1196004 933x766
Select picture or schematic to display from thumbnails on the right and click for download.
For model Atlanta 101, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1968–1972 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 12: AF106 AF121 AF121 AF121 AF121 AF137 BC214 03F AD164 AD165 AC117 AA112 BA124 BZ102 BZY85 E15C100 B30C350 B30C1200 NF501
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz; 4 AF stage(s)
Tuned circuits 7 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage Line / Batteries (any type) / 117; 220 / 6 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2 W (unknown quality)
from Radiomuseum.org Model: Atlanta 101 - Telefunken Deutschland TFK,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 360 x 195 x 105 mm / 14.2 x 7.7 x 4.1 inch
Notes Das Modell Telefunken Atlanta 101 hat nebst LW ( 150-280 kHz)
zwei Mittelwellenbänder (MW2= gespreizter MW-Bereich, Europa-Band, 1415-1610 kHz; MW1= 520-1420 kHz), zwei Kurzwellenbänder (KW2= 7,1-15,6 MHz, 19-41 m. Band; KW1= 5,95-6,2 MHz, 49 m. Band) und UKW (87,5-108 MHz).
Lautsprecher 18 x 13 cm. Anschlüsse: TA-TB, Kopfhörer/Außenlautsprecher, Außenantenne.
Taste AFC: UKW-Abstimm-Automatik.
Gehäuse mit Folie in Farbton Nussbaum und Palisander bezogen.
Knöpfe: Lautstärke, Ton Höhen und Tiefen, für Abstimmung L-M-K und UKW, Aus-Ein.
Teleskop-Antenne in zwei Abschnitte, 5 + 3 Elemente, 103 cm.
Taste für Moment-Skalenbeleuchtung bei Batteriebetrieb.
NF-Vorverstärker in Dickfilmtechnik.
Ausgangsleistung bei Netzbetrieb: 4 W.
Ladungserhaltung und Regenerierung der Batterien bei Netzbetrieb.
Net weight (2.2 lb = 1 kg) 4 kg / 8 lb 13 oz (8.811 lb)
Price in first year of sale 350.00 DM
Source of data Handbuch VDRG 1968/1969 / Radiokatalog Band 1, Ernst Erb
Literature/Schematics (1) -- Original-techn. papers.
