- Country
- Germany
- Manufacturer / Brand
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Year
- 1946/1947
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 4144

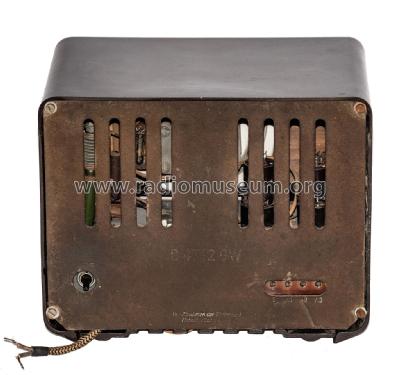

Rückwand
eigenes Gerät und Aufnahme

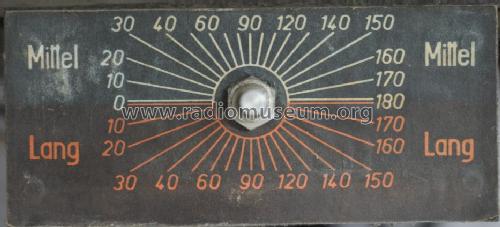

Originaler Stoff, Skala und Knöpfe.
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 2
- Number of Transistors
- Semiconductors
- Tr.Gl.=Metal-rectif.
- Main principle
- TRF with regeneration; 1 AF stage(s)
- Tuned circuits
- 1 AM circuit(s)
- Wave bands
- Broadcast (MW) and Long Wave.
- Power type and voltage
- AC/DC-set / 220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
- Material
- Bakelite case
- from Radiomuseum.org
- Model: B4712GW - Telefunken Deutschland TFK,
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 260 x 210 x 170 mm / 10.2 x 8.3 x 6.7 inch
- Notes
- Ch=Presspappe. Der B4712GW wurde in in Dachau produziert, wobei es auch Stimmen gibt, die Berlin nennen. Das kommt wohl daher, dass in Berlin der 2B54GWK in fast gleichem Gehäuse entstand. EE: Mit dem gleichen Gehäuse wie B4712GW baute man in Hannover den Filius 8H43GW. Der Buchstabe B bei 2B54GWK und der Buchstabe H bei 8H43GW zeigen auf den Herstellungsort, doch bei B4712GW etc. ist uns das nicht klar.
- Net weight (2.2 lb = 1 kg)
- 2.8 kg / 6 lb 2.7 oz (6.167 lb)
- External source of data
- Ernst Erb, HB9RXQ
- Other Models
-
Here you find 3618 models, 3209 with images and 2157 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Telefunken: B4712GW
Threads: 1 | Posts: 12
Dieses Notgerät wurde meines Wissens nicht in sehr großer Serie produziert.
Interessant wäre die gefertigte Stückzahl abzuschätzen.
Vielleicht gelingt dies an Hand der Serien Nummer
Mir sind nun 3 Geräte mit folgenden Serien Nummern bekannt.
12493 ( siehe Modellbilder H. Rich)
11489 Optik wie Nummer 12493 Rückwanddruck gold
13944 Aufbau etwas verschieden (eigenes Bild) Rückwanddruck silber
Die Bauteile sind bis auf den Spulenkoppler und Abstimmdrehko (wie DKE) verschieden.
Augenscheinlich Rest- oder Ausschlachtteile aus Funkgeräten etc.
Wer besitzt noch so ein Gerät und schaut einmal auf die Serien Nummer?
Meine Idee:
Da die führende 1 immer gleich ist, könnte dies ein Platzhalter sein und so hätten wir ev. dokumentierte Produktionsnummern von 1489 bis 3944
Freue mich auf ihre Antwort
Freundliche Grüße
Wolfram Zylka
Wolfram Zylka, 26.Jun.08
