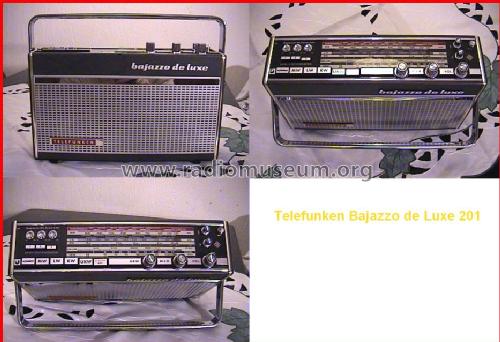

Bajazzo de luxe 201 dunkelgrau

Bajazzo de luxe 201; Telefunken (ID = 59095) Radio

Bajazzo de luxe 201; Telefunken (ID = 59096) Radio

Bajazzo de luxe 201; Telefunken (ID = 59097) Radio

Bajazzo de luxe 201; Telefunken (ID = 2086593) Radio
Bajazzo de luxe 201; Telefunken (ID = 302526) Radio Bajazzo de luxe 201; Telefunken (ID = 275601) Radio
Bajazzo de luxe 201; Telefunken (ID = 580486) Radio Bajazzo de luxe 201; Telefunken (ID = 580907) Radio
Bajazzo de luxe 201; Telefunken (ID = 1065270) Radio Bajazzo de luxe 201; Telefunken (ID = 1065274) Radio

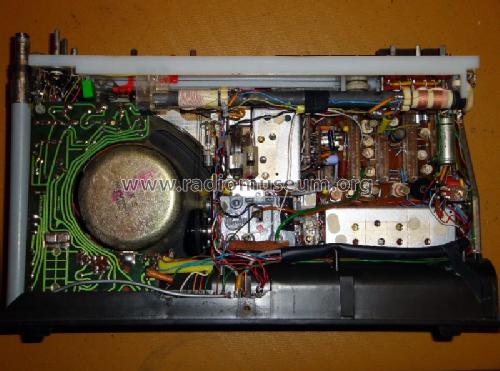

Bajazzo de luxe 201; Telefunken (ID = 1170598) Radio Bajazzo de luxe 201; Telefunken (ID = 743274) Radio
Bajazzo de luxe 201; Telefunken (ID = 56799) Radio Bajazzo de luxe 201; Telefunken (ID = 14050) Radio
Use red slider bar for more.

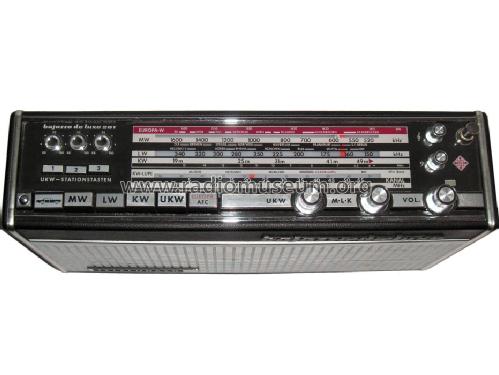

Bajazzo de luxe 201; Telefunken (ID = 302526) Radio
Telefunken: Bajazzo de luxe 201 [Radio] ID = 302526 933x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Bajazzo de luxe 201 dunkelgrau, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1968–1970 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 11: AF106 AF121 AF136 AF137 AF136 AF121 AF137 AC122 AC116 AD155 AD155
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Dry Batteries / 5×1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2.5 W (unknown quality)
from Radiomuseum.org Model: Bajazzo de luxe 201 [dunkelgrau] - Telefunken Deutschland TFK,
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 320 x 190 x 90 mm / 12.6 x 7.5 x 3.5 inch
Notes Betrieb im Auto über Autohalterung aus 6-V- oder 12-V-Autobatterie; Ausgangsleistung bei Autobetrieb: 5 W. Netzbetrieb mit zusätzlichem Netzteil möglich.
Collectors' prices
Source of data Handbuch VDRG 1968/1969 / Radiokatalog Band 1, Ernst Erb
Mentioned in Handbuch VDRG 1969/1970
Literature/Schematics (1) -- Original-techn. papers.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3412 models, 2978 with images and 1962 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Telefunken: Bajazzo de luxe 201
Threads: 4 | Posts: 8
Hits: 2488     Replies: 1
telefunken: 201; Bajazzo de luxe
Stephan Dorschfeldt
16.Nov.12
  1

Kurze Frage:

technische Unterlagen für die Autoeinbauhalterung 200 für bajazzo ts / ts de luxe 201 könnte ich hochladen, nur die Frage, wo hin, bei welchem modell oder wird extra eins angelegt?

Ich besitze auch die Anleitung für den ts / ts de luxe 101.

Stephan Dorschfeldt

Mark Hippenstiel
22.Nov.12
  2

Hallo Herr Dorschfeldt,

bitte legen Sie die Auto-Halterung als eigenständiges Modell an und verweisen Sie in der Beschreibung auf die zutreffenden Modelle (am besten mit Link). Bei den beiden Bajazzos wäre nach Anlage des Modells auch noch ein Verweis auf die Halterung einzufügen.

Die Anleitung können Sie bei beiden 101er Modellen hochladen. Wenn Sie noch Fragen haben, sprechen Sie mich gerne per Mail an.

Freundliche Grüsse
Mark Hippenstiel


Hits: 3940     Replies: 1
telefunken: Tfk Bajazzo de luxe 201, TS 201
Günther Hegna
28.May.10
  1

Grüß Gott zusammen.

Hätte gerne gewußt, ob die Bajazzos 201 und 101 einen eingebauten Verpolungsschutz für die jeweilige Eingangsspannung per externem Netzteil haben. Auch die Information, wieviel mehr als die normale Eingangsspannung 7,5 Volt ohne Schaden vertragen werden.

Danke schön im Vorraus.



Günther Hegna

Hans-Jürgen Neuhaus
30.May.10
  2

Hallo Herr Hegna,

der Bajazzo de luxe 201 hat keinen eingebauten Verpolungsschutz. Bezüglich der Überspannungsfestigkeit habe ich keine Angaben gefunden. Gefühlsmäßig sollten meines Erachtens +15% nicht dauerhaft überschritten werden. Denn bei größerer Überschreitung der Betriebsspannung könnte der Ruhestrom der Endstufe, der bei Nominalspannung eingestellt wird, unzulässig ansteigen und sich aufschaukeln. Innerhalb der Autohalterung, die mit 12V betrieben werden kann, ist ein Längsregler zur Reduzierung der Betriebsspannung für das Radio vorgesehen.

Gruß, Hans-Jürgen Neuhaus


Hits: 2604     Replies: 1
telefunken: 201 (101); bajazzo de luxe
Ottmar Lauth
18.Feb.07
  1

Zwischen dem Bajazzo de luxe 101 und dem Bajazzo de luxe 201 besteht schaltungsmäßig zumindest ein Unterschied : Während für den Gleichspannungswandler ( im Schaltbild ganz unten, rechts ) beim 101er ein AF 137 vorgesehen ist, wurde er beim 201er mit einem BC 130 A bestückt, und das wohl aus gutem Grund : Es hat den Anschein, als ob der Germaniumtransistor mit seiner Aufgabe überfordert war. ( Ich habe noch keinen Bajazzo de luxe 101 gesehen, dessen Gleichspannungswandler nicht defekt war.)

Eine weitere Einzelheit ist noch erwähnenswert : Die Kabelfernbedienung. Mit ihr konnten sowohl die Lautstärke als auch die Frequenz eingestellt werden, letztere jedoch nur bei UKW. Das wurde durch den oben erwähnten Gleichspannungswandler ( Betriebsspannung 7,5 V auf  15 V) ermöglicht, in Verbindung mit Kapazitätsdioden. Die Original - Fernbedienung ist inzwischen schon recht  selten - und damit teuer - geworden. Man kann sie jedoch leicht selbst herstellen. Dazu benötigt man lediglich zwei Potentiometer, einen 5 - poligen DIN - Stecker, ein  5 - poliges Kabel und ein kleines Gehäuse. Wenn das Kabel nicht allzu lang ist, kann man sogar ohne die Abschirmung auskommen, die im Schaltbild zu sehen ist.



Wolfgang Bauer
18.Feb.07
  2

Sg. Herr Lauth,

es handelt sich bei der Bezeichnung 201 (101) sicher um einen Schreibfehler. Ich habe schon einen Änderungsvorschlag gemacht.
Der 101er ist ja auch als Modell ID = 3962 angelegt

Außerdem haben wir sicher auch eine Dublette beim 201 angelegt,

Modell ID = 3970  und
Modell ID = 3978

MfG. WB.


Hits: 2496     Replies: 1
telefunken: 201 (101); Bajazzo de luxe
Willi Ribbe
19.Sep.06
  1

Hallo werte Sammler und Reparateure,

ich hätte da mal eine Frage an die Kenner:

Bevor ich etwas zerstöre - das Gerät "Bajazzo de luxe" läßt mich nicht an sein Innenleben. Ich habe alle außen sichtbaren Schrauben an den Seiten herausgeschraubt, samt den Griffschrauben und den kleinen Grifflagerschrauben. Auch die vier an den Ecken befindlichen M3 Schrauben im Boden. Alle Knöpfe ab - bis auf die 3 Stationspotis (inzwischen erfahren: die auch ab, Danke). Aber es lößt sich immer noch nichts.......

Wo ist mein Fehler; welche Schraube habe ich übersehen?

www.radiomuseum.org/r/telefunken_bajazzo_de_luxe_201_101.html

Vielen Dank im Voraus, Willi Ribbe

Willi Ribbe
02.Oct.06
  2

Hallo nochmals,

ich möchte kurz vom Erfolg der Anfrage berichten:

Vorab vielen Dank für die Emails, ich wusste nun, der Weg richtig ist.

Die Stationstasten müssen ab, im Boden und in den Lagerscheiben unter den Griff-Achsschrauben können alle Schrauben verbleiben.  Es sind nur die 5 gut sichtbaren Kreuzschlitz-Linsensenkkopfschrauben und die beiden Griff-Achsschrauben (unter den schwarzen Plastikabdeckungen) zu entfernen. Viel Vorsicht ist bei den Potiknöpfen geboten, das alte Plastik hat seine Elastizität verloren und reagiert durch Bruch auf kleinstes Verkannten. Der Staub der Jahre gibt einem das Gefühl des Aufbrechens - aber es ist wohl der normale Weg nach innen, denn es ließ sich leicht wieder rückwärts zusammen bauen und nun ohne Probleme wieder auseinander nehmen.

 mfG. Willi Ribbe
