Bajazzo Sport 101L

Bajazzo Sport 101L; Telefunken (ID = 174292) Radio

Bajazzo Sport 101L; Telefunken (ID = 174293) Radio

Bajazzo Sport 101L; Telefunken (ID = 174294) Radio

Bajazzo Sport 101L; Telefunken (ID = 174295) Radio

Bajazzo Sport 101L; Telefunken (ID = 174296) Radio

Bajazzo Sport 101L; Telefunken (ID = 174297) Radio

Bajazzo Sport 101L; Telefunken (ID = 174298) Radio

Bajazzo Sport 101L; Telefunken (ID = 174299) Radio

Bajazzo Sport 101L; Telefunken (ID = 174300) Radio

Bajazzo Sport 101L; Telefunken (ID = 174301) Radio
Bajazzo Sport 101L; Telefunken (ID = 303528) Radio Bajazzo Sport 101L; Telefunken (ID = 27934) Radio
Bajazzo Sport 101L; Telefunken (ID = 1372013) Radio Bajazzo Sport 101L; Telefunken (ID = 1500941) Radio
Bajazzo Sport 101L; Telefunken (ID = 2074185) Radio Bajazzo Sport 101L; Telefunken (ID = 2074186) Radio
Bajazzo Sport 101L; Telefunken (ID = 2074187) Radio Bajazzo Sport 101L; Telefunken (ID = 2074188) Radio

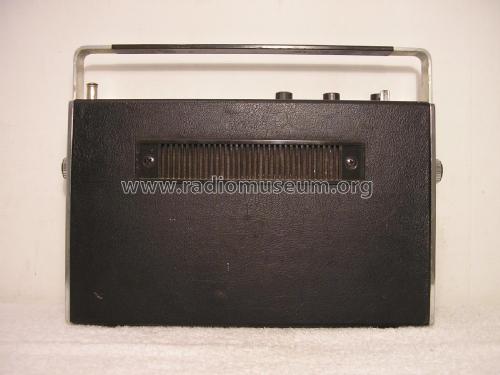

Bajazzo Sport 101L; Telefunken (ID = 2074189) Radio Bajazzo Sport 101L; Telefunken (ID = 2074190) Radio
Use red slider bar for more.

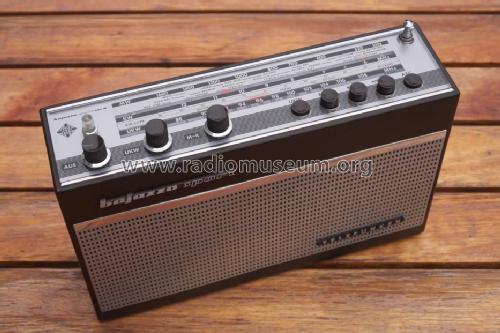

Bajazzo Sport 101L; Telefunken (ID = 303528) Radio
Telefunken: Bajazzo Sport 101L [Radio] ID = 303528 933x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Bajazzo Sport 101L, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1966–1968 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 9: AF178 AF121 AF136 AF121 AF137 AC122 AC116 AC117 AC117 AA112 AA112 AA112 1,4-St10
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details

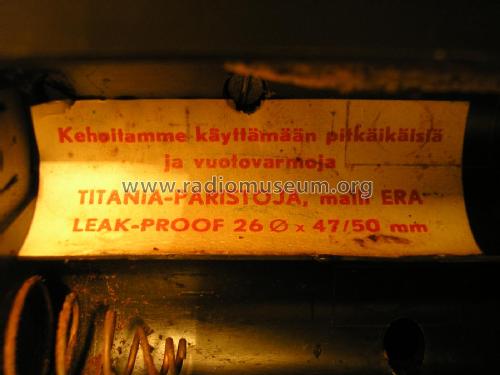

Power type and voltage Batteries / addl. power jack / 6 x 1,5 / 9 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 1 W (unknown quality)
from Radiomuseum.org Model: Bajazzo Sport 101L - Telefunken Deutschland TFK,
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 280 x 175 x 85 mm / 11 x 6.9 x 3.3 inch
Notes

Wellenbereiche:
UKW 87,5 - 104 MHz
MW 520 - 1630 kHz
LW 150 - 350 kHz.

5 Drucktasten. Ausziehbare schwenkbare Teleskopantenne, Ferritantenne. Ausgangsleistung 2,3 W bei Betrieb in der Autohalterung bzw. bei Netzbetrieb. Bei Betrieb an Autobatterie dienen die Babyzellen zur Stabilisierung des UKW-Oszillators.

Anschlüsse: Aussen- bzw. Autoantenne, Tonbandgerät bzw. Schallplattenwiedergabe, Klinkenbuche 3,5 mm für Lautsprecher oder Kopfhörer, Klinkenbuchse für Netzteil, Buchsenplatte für Autobetrieb.

Gehäuseausführung: Kunststoff mit Kunstlederbezug, riobraun oder beige.

Optionales Zubehör: Netzteil 201, Autohalterung Bajazzo Sport (automatische Anpassung 6 - 12 V).

Die Servicedokumentationen nennen entweder 4 oder 5 Dioden (zusätzlich BA124).

Net weight (2.2 lb = 1 kg) 2.5 kg / 5 lb 8.1 oz (5.507 lb)
Source of data Handbuch VDRG 1966/1967 / Radiokatalog Band 1, Ernst Erb
Mentioned in Handbuch VDRG 1967/1968

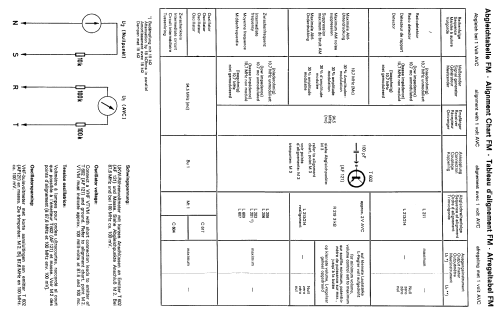

Literature/Schematics (1) -- Original-techn. papers.
Literature/Schematics (2) -- Original prospect or advert


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3425 models, 2993 with images and 1974 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Telefunken: Bajazzo Sport 101L
Threads: 1 | Posts: 1
Hits: 286     Replies: 0
Bajazzo Sport 101L: Statt Musik ein Höllenkrach
Bruce Cohen
19.Mar.20
  1

Das Gerät kommt vom Dachboden. Nach 3 Stunden sauberer Empfang und guter Wiedergabe folgt plötzlich lautes Krachen.

Statt Musik höllischer Krach, statt Stille zwischen den Klängen ein überlautes Rauschen.  Drehen am Potentiometer ändert nichts mehr an der Total-Lautstärke.  Wenn man den Lautstärke-Regler aber voll aufdreht, taucht aus dem Krach plötzlich auf: das Nutzsignal.

Das kennen wir von einem anderen ‚Sport‘, dem Bajazzo Sport 201. Ich schlage nach und tatsächlich: die gleiche Erscheinung!

Ich entscheide, alle Elektrolyten im Endverstärker rauszuwerfen, dazu noch den C zwischen ZF-Stufe und Potentiometer.  Jetzt macht das Radio wieder Musik. Seit Stunden ist es im Dauerbetrieb – ohne mit unangenehmen Überraschungen aufzuwarten…
