Bajazzo Sport 3691K

Bajazzo Sport 3691K; Telefunken (ID = 551059) Radio

Bajazzo Sport 3691K; Telefunken (ID = 551061) Radio

Bajazzo Sport 3691K; Telefunken (ID = 551066) Radio

Bajazzo Sport 3691K; Telefunken (ID = 551064) Radio

Bajazzo Sport 3691K; Telefunken (ID = 551065) Radio

Bajazzo Sport 3691K; Telefunken (ID = 551063) Radio

Bajazzo Sport 3691K; Telefunken (ID = 1902341) Radio

Bajazzo Sport 3691K; Telefunken (ID = 1902342) Radio

Bajazzo Sport 3691K; Telefunken (ID = 1902344) Radio

Bajazzo Sport 3691K; Telefunken (ID = 1902345) Radio
Bajazzo Sport 3691K; Telefunken (ID = 1458179) Radio Bajazzo Sport 3691K; Telefunken (ID = 1458180) Radio
Bajazzo Sport 3691K; Telefunken (ID = 1458181) Radio Bajazzo Sport 3691K; Telefunken (ID = 1458182) Radio
Use red slider bar for more.
Bajazzo Sport 3691K; Telefunken (ID = 1458179) Radio
Telefunken: Bajazzo Sport 3691K [Radio] ID = 1458179 900x744
Select picture or schematic to display from thumbnails on the right and click for download.
For model Bajazzo Sport 3691K, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:

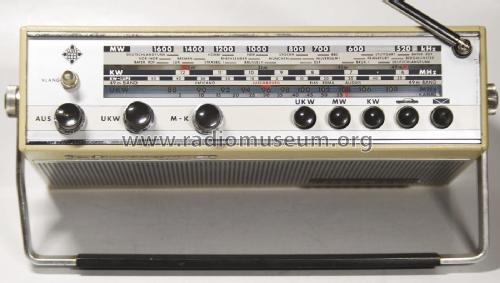

Eigenes Foto nach Restauration

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1965/1966 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 9: AF178 AF121 AF136 AF138 AF137 AC122 AC116 AC117 AC117
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Short Wave plus FM or UHF.
Details
Power type and voltage Dry Batteries / 6 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 1 W (unknown quality)
from Radiomuseum.org Model: Bajazzo Sport 3691K - Telefunken Deutschland TFK,
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 280 x 175 x 85 mm / 11 x 6.9 x 3.3 inch
Notes

Bei Betrieb im Auto über Autohalterung aus 6-V- oder 12-V-Autobatterie erhöht sich die NF-Ausgangsleistung auf 2 W. Netzbetrieb mit Netzteil möglich.

Das Gerät besitzt eine KW-Lupe wofür der UKW-Abstimmknopf mitbenutzt wird.

Net weight (2.2 lb = 1 kg) 3.1 kg / 6 lb 13.3 oz (6.828 lb)
Source of data Handbuch VDRG 1965/1966 / Radiokatalog Band 1, Ernst Erb
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3471 models, 3040 with images and 2008 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Telefunken: Bajazzo Sport 3691K
Threads: 2 | Posts: 4
Hits: 1340     Replies: 1
telefunken: 3691K; Bajazzo Sport
Stephan Dorschfeldt
26.May.13
  1

Hallo Herr Cucuzzella ,

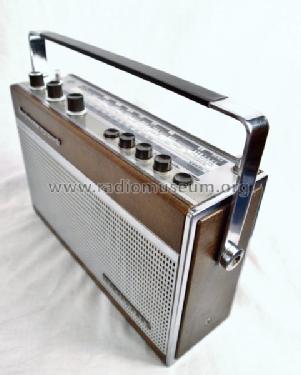

es geht hierum die Fotos des Holz-Modells. Hier ist real keine KW-Lupe ersichtlich, also sind diese Fotos falsch zugeordnet. Es handelt sich hiermit sicherheit nicht um ein Model "bajazzo sport 3691K", sondern um ein 3591K!

Langwellenmodelle mit der Bezeichnung 3691L müßten entsprechend unter diesem Modellnamen eingeordnet werden.

Leider sind die alten Telefunkenmodelle von der Typenbezeichnung nicht immer richtig ein zu ordnen, da diese nirgendwo im Gerät dokumentiert wird.

Giovanni Cucuzzella
26.May.13
  2

Hallo Herr Dorschfeld,

bitte um auf einen Beitrag zu antworten auf "Antworten" klicken, und keinen neuen Thread eröffnen, da sonst die einzelnen Beiträge zusammenhangslos beim Modell erscheinen.

Sie haben sicher Recht, dass es sich bei dem Gerät im Holzgehäuse um das Modell 3591K handelt. Die Bilder sollten dorthin verschoben werden. Aus Ihrem Eröffnungsbeitrag war nicht ersichtlich, dass Sie sich nur auf diese Bilder beziehen und ich hatte mir nur die Skala des Gerätes im beigen Kunstoffgehäuse angeschaut.

Das das 3691L keine Kurzwellenlupe ist klar, da kein KW-Band. Hatte ich übersehen.

Freundliche Grüße

Giovanni Cucuzzella


Hits: 1579     Replies: 1
telefunken: 3691K; Bajazzo Sport
Stephan Dorschfeldt
25.May.13
  1

ich bezweifle, dass es sich hier um ein Modell 3691K handelt. Ab Model 36xx haben eigentlich die TFK Radios vom Typ Bajazzo die Kurzwellenlupe! Diese fehlt hier. Es handfelt sich hie mit Sicherheit um ein älteres Modell.

Giovanni Cucuzzella
26.May.13
  2

Hallo Herr Dorschfeld,

das Modell ist richtig angelegt. Es hat auch eine Kurzwellenlupe. Der UKW-Abstimmknopf wird dazu mitbenutzt. Siehe auch hier. Ich habe das Titelblatt einer Serviceanleitung, auf der das Gerät abgebildet ist, zu den Technischen Unterlagen hochgeladen.

Das Gerät gibt es als Bajazzo Sport 3691L auch ohne Kurzwellenlupe.

Freundliche Grüße

Giovanni Cucuzzella



Fortsetzung des Threads hier.




Telefunken: Bajazzo Sport 3691K
