Batteriekasten Ela MZ 017/1

Batteriekasten Ela MZ 017/1; Telefunken (ID = 502360) Power-S Batteriekasten Ela MZ 017/1; Telefunken (ID = 502358) Power-S
Batteriekasten Ela MZ 017/1; Telefunken (ID = 1659493) Power-S Batteriekasten Ela MZ 017/1; Telefunken (ID = 1659495) Power-S
Batteriekasten Ela MZ 017/1; Telefunken (ID = 1659496) Power-S Batteriekasten Ela MZ 017/1; Telefunken (ID = 1659497) Power-S
Batteriekasten Ela MZ 017/1; Telefunken (ID = 1659498) Power-S Batteriekasten Ela MZ 017/1; Telefunken (ID = 1659499) Power-S
Batteriekasten Ela MZ 017/1; Telefunken (ID = 1659500) Power-S Batteriekasten Ela MZ 017/1; Telefunken (ID = 1659501) Power-S
Use red slider bar for more.

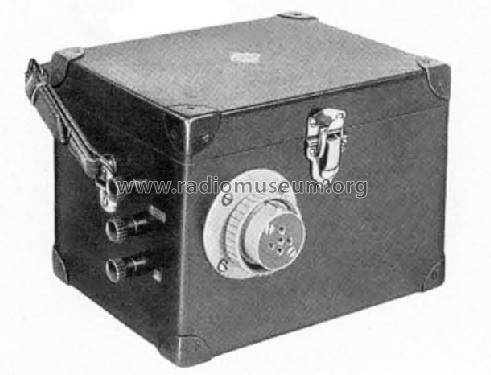

Batteriekasten Ela MZ 017/1; Telefunken (ID = 502360) Power-S
Telefunken: Batteriekasten Ela MZ 017/1 [Power-S] ID = 502360 611x466
Select picture or schematic to display from thumbnails on the right and click for download.
For model Batteriekasten Ela MZ 017/1, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
Quelle: R. Forberger: "Mikrofone und ihre Anwendung (Reihe: Funktechnik in Briefen)", 1938

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1938 Category: Power supply/conditioner or battery or charger
Wave bands - without
Details
Power type and voltage Storage and/or dry batteries / 4 & 90 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Batteriekasten Ela MZ 017/1 - Telefunken Deutschland TFK,
Material Wooden case
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 245 x 200 x 215 mm / 9.6 x 7.9 x 8.5 inch
Notes Batteriekasten zum Kondensatormikrophon Neumann CMV3 bzw. Telefunken Ela MZ 027/1 und Ela MZ 028/1.
Hölzerne Ausführung. Bietet Platz für einen Edison-Sammler und eine 100-V-Anodenbatterie (Anodenspannung des Mikros 90 V -20/+10 V).
Net weight (2.2 lb = 1 kg) 4.8 kg / 10 lb 9.2 oz (10.573 lb)
Collectors' prices
Mentioned in - - Manufacturers Literature (Telefunken Elektroakustik ELA Hauptliste Nr. 12 März 1938)

Model page created by Nikolaus Löwe. See "Data change" for further contributors.
