Concertino 55 GW

Concertino 55 GW; Telefunken (ID = 2061561) Radio

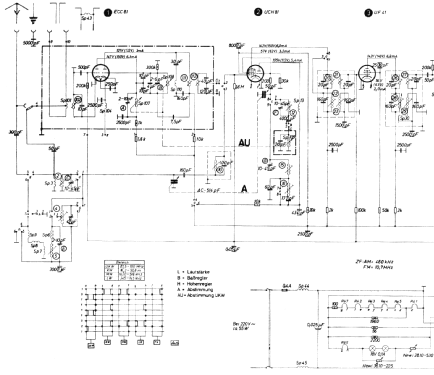

Concertino 55 GW; Telefunken (ID = 53279) Radio

Concertino 55 GW; Telefunken (ID = 53280) Radio

Concertino 55 GW; Telefunken (ID = 2061557) Radio

Concertino 55 GW; Telefunken (ID = 2061558) Radio

Concertino 55 GW; Telefunken (ID = 2061559) Radio

Concertino 55 GW; Telefunken (ID = 2061560) Radio
Concertino 55 GW; Telefunken (ID = 446819) Radio Concertino 55 GW; Telefunken (ID = 446823) Radio
Concertino 55 GW; Telefunken (ID = 446821) Radio Concertino 55 GW; Telefunken (ID = 446822) Radio
Concertino 55 GW; Telefunken (ID = 587779) Radio Concertino 55 GW; Telefunken (ID = 587780) Radio
Concertino 55 GW; Telefunken (ID = 587781) Radio Concertino 55 GW; Telefunken (ID = 587782) Radio
Concertino 55 GW; Telefunken (ID = 587783) Radio Concertino 55 GW; Telefunken (ID = 587785) Radio
Use red slider bar for more.
Concertino 55 GW; Telefunken (ID = 446819) Radio
Telefunken: Concertino 55 GW [Radio] ID = 446819 900x683
Select picture or schematic to display from thumbnails on the right and click for download.
For model Concertino 55 GW, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
Sammlung

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1954/1955 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC81 UCH81 UF41 UF41 UM35 UABC80 UL41
Main principle Super-Heterodyne (Super in general); ZF/IF 460 kHz
Tuned circuits 8 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage AC/DC-set
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: Concertino 55 GW - Telefunken Deutschland TFK,
Material Wooden case
Dimensions (WHD) 620 x 415 x 300 mm / 24.4 x 16.3 x 11.8 inch
Notes mit KW-Lupe; Chassis baugleich mit AEG 3070GWU
Net weight (2.2 lb = 1 kg) 13.1 kg / 28 lb 13.7 oz (28.855 lb)
Price in first year of sale 399.00 DM
Collectors' prices
External source of data Erb
Source of data Rundfunk- und Fernseh-Katalog 1954/55


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3412 models, 2978 with images and 1962 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Telefunken: Concertino 55 GW
Threads: 1 | Posts: 1
Hits: 1674     Replies: 0
telefunken: UCC81 existiert nicht
Ernst Erb
15.Dec.02
  1 Im Katalog #482 von 1954 ist das Gerät auf Seite 130 mit der Röhre UCC81 (UCH81, UF41 etc.) bestückt, doch die UCC81 gab es nicht auf dem Markt, nur der Paralleltyp ECC81. Dieser ist mit zwei Heizungsvarianten ausgestattet, damit er auch für Allstromgeräte dienen kann. Wenn Sie die Maus über die Röhre (oben) halten, zeigt sich ein Text über die Röhre.
