Debeg Grenzwellensender S109

Debeg Grenzwellensender S109; Telefunken (ID = 2134033) Commercial Tr Debeg Grenzwellensender S109; Telefunken (ID = 2134038) Commercial Tr
Debeg Grenzwellensender S109; Telefunken (ID = 2134035) Commercial Tr Debeg Grenzwellensender S109; Telefunken (ID = 2134040) Commercial Tr
Debeg Grenzwellensender S109; Telefunken (ID = 2134041) Commercial Tr
Use red slider bar for more.
Debeg Grenzwellensender S109; Telefunken (ID = 2134033) Commercial Tr

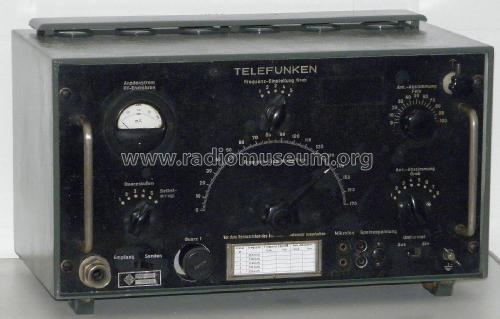

Telefunken: Debeg Grenzwellensender S109 [Commercial Tr] ID = 2134033 1400x895
Select picture or schematic to display from thumbnails on the right and click for download.
For model Debeg Grenzwellensender S109, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1950 Category: Commercial Transmitter (TX not Transceiver)
Valves / Tubes 8: EF14 EL12 EL12 EF14 EL12spez EL12spez EL12spez EL12spez
Main principle Transmitter
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Powered by external power supply or a main unit.
Loudspeaker - - No sound reproduction output.
Power out 40 W (unknown quality)
from Radiomuseum.org Model: Debeg Grenzwellensender S109 - Telefunken Deutschland TFK,
Material Metal case
Shape Boatanchor (heavy military or commercial set >20 kg).
Dimensions (WHD) 540 x 300 x 330 mm / 21.3 x 11.8 x 13 inch
Notes

Der Telefunken Telefoniesender für Grenzwelle S109 wurde ab 1950 in von der Debeg ausgerüsteten Stationen als reiner Telefoniesender für den Grenzwellenbereich eingesetzt.
Betriebsarten: Quarzgesteuert (5 Quarzfrequenzen möglich) oder selbsterregt (frei durchstimmbar).
Frequenzbereich: 1605...3710 kHz.
Stromversorgung aus Spezial-Umformer.
Der Telefunken S109 wurde zusammen mit dem Siemens Überlagerungs-Empfänger E66a als Debeg Funktelefon ab 1950 eingesetzt.

Eine späte Serie (nach Typenschild S 109 Gw 004/2) hat eine geänderte Röhrenbestückung:
EF12K EL12spez EL12spez EL12spez EL12spez EL12spez EL12spez EL12spez



Net weight (2.2 lb = 1 kg) 25 kg / 55 lb 1.1 oz (55.066 lb)
Price in first year of sale 4'402.00 DM

Model page created by Armin Eppinger. See "Data change" for further contributors.
