Der kleine Telefunken 713GW

Der kleine Telefunken 713GW; Telefunken (ID = 37555) Radio

Der kleine Telefunken 713GW; Telefunken (ID = 37557) Radio

Der kleine Telefunken 713GW; Telefunken (ID = 7829) Radio

Der kleine Telefunken 713GW; Telefunken (ID = 719742) Radio

Der kleine Telefunken 713GW; Telefunken (ID = 719743) Radio
Der kleine Telefunken 713GW; Telefunken (ID = 1578321) Radio Der kleine Telefunken 713GW; Telefunken (ID = 377283) Radio
Der kleine Telefunken 713GW; Telefunken (ID = 548795) Radio Der kleine Telefunken 713GW; Telefunken (ID = 548797) Radio
Der kleine Telefunken 713GW; Telefunken (ID = 548794) Radio Der kleine Telefunken 713GW; Telefunken (ID = 548796) Radio
Use red slider bar for more.
Der kleine Telefunken 713GW; Telefunken (ID = 1578321) Radio
Telefunken: Der kleine Telefunken 713GW [Radio] ID = 1578321 933x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Der kleine Telefunken 713GW, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1937/1938 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 2: CF7 CL4 optional AZ1 EUVI or EUVII
Main principle TRF with regeneration; 1 AF stage(s)
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage AC/DC-set / 110-127; 220 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Der kleine Telefunken 713GW - Telefunken Deutschland TFK,
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 543 x 280 x 275 mm / 21.4 x 11 x 10.8 inch
Notes

Bei Wechselstrom ist AZ1 nötig, bei Gleichstrom ein Vorschaltwiderstand.

Parallelgerät zum AEG 17GW in anderem Gehäuse.

Net weight (2.2 lb = 1 kg) 10.5 kg / 23 lb 2 oz (23.128 lb)
Price in first year of sale 164.00 RM
Collectors' prices
Source of data Handbuch WDRG 1937 / Radiokatalog Band 1, Ernst Erb

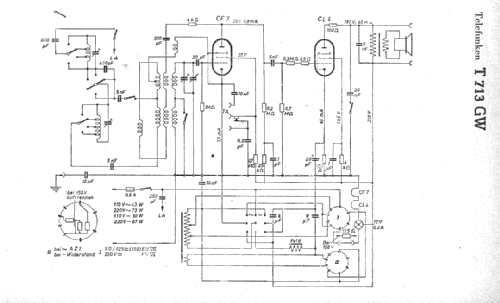

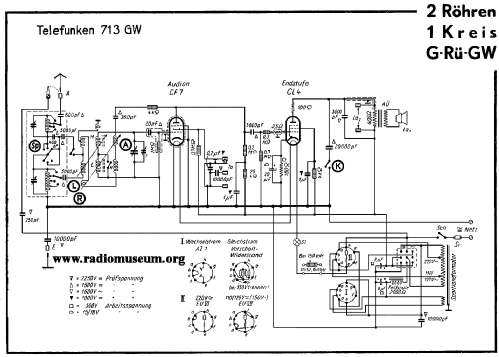

Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
