Vollverstärker Ela V306/1

ID = 126936

{gbW: "850", gbH: "539", mW: "500", mH: "317.0", kb: "84 KB", notes: "For model Vollverstärker Ela V306/1, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:[br]Mit freundlicher Genehmigung von Herrn Heinz Posingis vom 11.12.2007 hochgeladen", title: "Telefunken Vollverstärker Ela V306/1 uploaded by RM Member (sID 38) (2)", ite: "2"} {gbW: "933", gbH: "474", mW: "500", mH: "254.0", kb: "61 KB", notes: "For model Vollverstärker Ela V306/1, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:[br]Mit freundlicher Genehmigung von Herrn Heinz Posingis vom 11.12.2007 hochgeladen", title: "Telefunken Vollverstärker Ela V306/1 uploaded by RM Member (sID 38) (2)", ite: "2"} {gbW: "850", gbH: "514", mW: "500", mH: "302.0", kb: "80 KB", notes: "For model Vollverstärker Ela V306/1, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:[br]Mit freundlicher Genehmigung von Herrn Heinz Posingis vom 11.12.2007 hochgeladen", title: "Telefunken Vollverstärker Ela V306/1 uploaded by RM Member (sID 38) (2)", ite: "2"} {gbW: "673", gbH: "335", mW: "500", mH: "248.0", kb: "40 KB", notes: "For model Vollverstärker Ela V306/1, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:[br]Mit freundlicher Genehmigung von Herrn Heinz Posingis vom 11.12.2007 hochgeladen", title: "Telefunken Vollverstärker Ela V306/1 uploaded by RM Member (sID 38) (2)", ite: "2"} {gbW: "894", gbH: "474", mW: "500", mH: "265.0", kb: "64 KB", notes: "For model Vollverstärker Ela V306/1, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:[br]Abdeckhaube fehlt", title: "Telefunken Vollverstärker Ela V306/1 from Otto Frosinn (1)", ite: "1"} {gbW: "919", gbH: "455", mW: "500", mH: "247.0", kb: "64 KB", notes: "For model Vollverstärker Ela V306/1, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:[br]Abdeckhaube fehlt", title: "Telefunken Vollverstärker Ela V306/1 uploaded by Otto Frosinn (2)", ite: "2"} {gbW: "911", gbH: "501", mW: "500", mH: "274.0", kb: "108 KB", notes: "For model Vollverstärker Ela V306/1, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH", title: "Telefunken Vollverstärker Ela V306/1 uploaded by Otto Frosinn (2)", ite: "2"} {gbW: "600", gbH: "450", mW: "500", mH: "375", kb: "55 KB", notes: "For model Vollverstärker Ela V306/1, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH", title: "Telefunken Vollverstärker Ela V306/1 from Nico Pokrant (1)", ite: "1"} {gbW: "1400", gbH: "666", mW: "500", mH: "237.0", kb: "98 KB", notes: "For model Vollverstärker Ela V306/1, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:[br]aus ebay, #265016824307, Verkäufer vintagediscs2014", title: "Telefunken Vollverstärker Ela V306/1 uploaded by Gottfried Silberhorn (2)", ite: "2"}

Vollverstärker Ela V306/1; Telefunken (ID = 878238) Ampl/Mixer

Use red slider bar for more.

Vollverstärker Ela V306/1; Telefunken (ID = 425230) Ampl/Mixer

Telefunken: Vollverstärker Ela V306/1 [Ampl/Mixer] ID = 425230 850x539

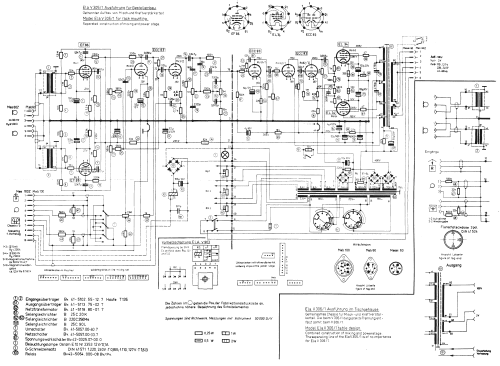

Select picture or schematic to display from thumbnails on the right and click for download.

For model Vollverstärker Ela V306/1, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
Mit freundlicher Genehmigung von Herrn Heinz Posingis vom 11.12.2007 hochgeladen

Country:

Germany

Manufacturer / Brand:

Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Year: 1959/1960

Category: Audio Amplifier or -mixer

Valves / Tubes

7: EF86 EF86 ECC83 ECC83 ECC83 EL34 EL34

Semiconductors (the count is only for transistors)

B220C250 B220C250 B25C20

Main principle	Audio-Amplification
Wave bands	- without
Details
Power type and voltage	Alternating Current supply (AC) / 110; 127; 220; 240 Volt
Loudspeaker	- This model requires external speaker(s).
Power out	25 W (unknown quality)
from Radiomuseum.org	Model: Vollverstärker Ela V306/1 - Telefunken Deutschland TFK,
Material	Metal case
Shape	Tablemodel, with any shape - general.
Dimensions (WHD)	485 x 225 x 260 mm / 19.1 x 8.9 x 10.2 inch
Notes	Mischverstärker in 100V-Technik. 5 Eingänge (3-pol.-Diodenbuchsen mit Renkverschluß). 2 Ausgänge: 100V und 2V-Monitorausgang. Siehe auch Ela V305/1 für die Rack-Ausführung mit getrenntem Aufbau von Misch- und Kraftverstärkerteil.
Mentioned in	-- Original-techn. papers.
