For model Keksdose TP101, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
Telefunken Deutschland; Plattenspieler TP101 - 3

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1933 ? Category: Sound/Video Recorder and/or Player
Wave bands - without
Details Record Player (not changer)
Power type and voltage Alternating Current supply (AC) / 100-130; 200-250 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Keksdose TP101 - Telefunken Deutschland TFK,
Material Bakelite case
Shape Tablemodel without push buttons, Mantel/Midget/Compact up to 14
Dimensions (WHD) 370 x 160 x 370 mm / 14.6 x 6.3 x 14.6 inch
Notes

Magnetischer Tonabnehmer mit auswechselbarer Stahlnadel, Spitzname "Keksdose".

Antriebsmotor von Saja Typ "Sprechmaschinenmotor Modell B - 6 33".

Net weight (2.2 lb = 1 kg) 4 kg / 8 lb 13 oz (8.811 lb)
Mentioned in Illustrierter Radiokatalog mit Phonoabteilung 1933/34
Literature/Schematics (1) Mit Deinem Radio auf Du und Du 1933

Model page created by Peter Kahlich. See "Data change" for further contributors.



All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3460 models, 3030 with images and 2006 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Telefunken: Keksdose TP101
Threads: 1 | Posts: 1
Hits: 304     Replies: 0
telefunken: Modellvariante des TP101
Michael Lang
18.Aug.20
  1

Liebe Sammlerfreunde,

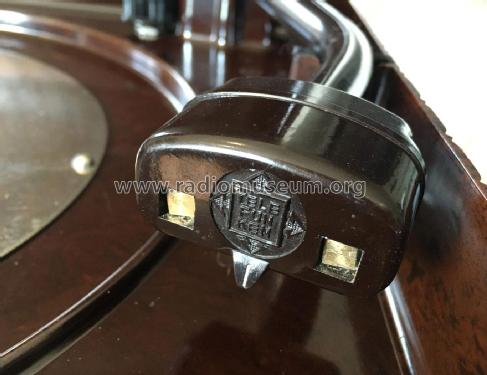

kürzlich habe auch ein Exemplar des TP101 bekommen. Interessanterweise hat meine "Keksdose" das gleiche Gehäuse wie oben schon gezeigt, aber einen anderen Tonarm. Dieser ist ebenfalls von Telefunken und kein Umbau, wie die Aufhängung und sonstige Befestigung zeigt. Die Schalldose hat keine Schraube zur Befestigung der Nadel, sondern einen in der Dose befestigen Magneten, der die eingeschobene Nadel alleine hält. Bilder davon habe ich oben beigefügt. Auch habe ich ein Bild des Plattenspielers mit abgenommenem Plattenteller, sowie ein Bild der Unterseite des Gerätes eingestellt.

Besonders spannend fand ich den Synchronmotor, der hier verbaut ist. Ich habe diesen vorsichtig zerlegt und die Einzelteile hier ebenfalls fotografisch gezeigt.

Der Motor muß von Hand angestoßen und in Drehung versetzt werden, wozu im Bakelit seitlich des Tellers ein großer Pfeil eingeprägt ist, der die Schubrichtung zeigt (die Besonderheit des Synchronmotors). Einmal angestoßen, läuft der Motor über Stunden exakt und ohne Schwankungen mit 78 Umdrehungen.

Herzliche Grüße

Michael M. Lang
