Kopfhörer EH333

Kopfhörer EH333; Telefunken (ID = 2379684) Speaker-P Kopfhörer EH333; Telefunken (ID = 2379685) Speaker-P
Kopfhörer EH333; Telefunken (ID = 2379686) Speaker-P Kopfhörer EH333; Telefunken (ID = 134256) Speaker-P
Kopfhörer EH333; Telefunken (ID = 134257) Speaker-P Kopfhörer EH333; Telefunken (ID = 134258) Speaker-P
Kopfhörer EH333; Telefunken (ID = 397741) Speaker-P Kopfhörer EH333; Telefunken (ID = 649247) Speaker-P
Kopfhörer EH333; Telefunken (ID = 649248) Speaker-P Kopfhörer EH333; Telefunken (ID = 1090486) Speaker-P
Use red slider bar for more.
Kopfhörer EH333; Telefunken (ID = 2379684) Speaker-P
Telefunken: Kopfhörer EH333 [Speaker-P] ID = 2379684 1400x1866
Select picture or schematic to display from thumbnails on the right and click for download.
For model Kopfhörer EH333, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1925 ?? Category: Loudspeaker, headphone or earphone
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker - Is a Headphone or Earphone
Power out
from Radiomuseum.org Model: Kopfhörer EH333 - Telefunken Deutschland TFK,
Material Various materials
Notes Kopfhörer mit 2 × 2000 Ohm.
Zum Kopfhörer passend gab es einen Trichter, den Telefunkensprecher.
Price in first year of sale 12.00 RM
Collectors' prices
Source of data -- Collector info (Sammler)
Mentioned in Radio-Diehr 1928/29

Model page created by Wolfgang Bauer. See "Data change" for further contributors.



All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3401 models, 2964 with images and 1956 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Telefunken: Kopfhörer EH333
Threads: 1 | Posts: 4
Hits: 3679     Replies: 3
telefunken: EH333 (E.H. 333); Kopfhörer
Jürgen Bauch
24.Jul.09
  1

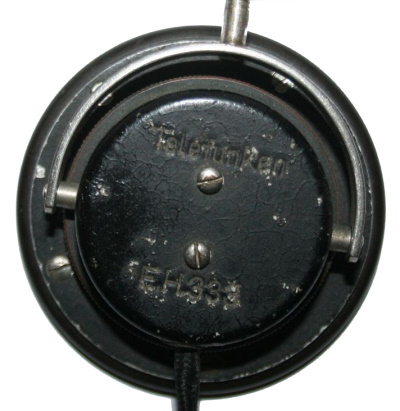

Ich besitze 2 Kopfhörer vom Typ Telefunken EH333. Bei näherer Betrachtung ist mir aufgefallen,dass es sich wahrscheinlich um 2 verschiedene Typen handelt.Der eine hat auf der Rückseite 4000 Ohm und auf der anderen EH333 (wahrscheinlich der ältere) und der andere auf beiden Rueckseiten  EH333 2000 Ohm.

Wer weiss wie die beiden Kopfhörer einzuordnen sind ?

Attachments

Wolfgang Bauer
01.Aug.09
  2

Sg. Herr Bauch,

da ich auch beide Modelle besitze, habe ich Messungen gemacht.
Bei beiden Kopfhörern sind alle Spulen in Serie geschaltet.
In jedem Kopfhörer (L bzw. R) sind 2 Spulen zu je 1000Ω, also je Kopfhörerseite 2000Ω.
Beide Seiten (L + R) zusammen 4000Ω.
Telefunken dürfte einmal den Gesamtwiderstand und einmal den Einzelwiderstand angegeben haben.
Machen Sie doch bitte eine entsprechende Messung um mein Ergebniss zu bestätigen.

MfG. WB.

Konrad Birkner † 12.08.2014
01.Aug.09
  3

Das machte mich neugierig und ich untersuchte meine Kopfhörer dieses Typs und zwei "Verwandte".

bei zwei EH333 steht 2000 Ohm drauf, Messung = 4000 Ohm

bei einem EH333b steht 4000 Ohm drauf, Messung = 4000 Ohm

bei einem baugleichen Siemens Rfh2 steht 2000 Ohm drauf, Messung = 4000 Ohm

zum Vergleich: bei einem Telefunken 555 steht 2300 Ohm drauf, Messung = 4600 Ohm.
Meist scheint also der Widerstand der einzelnen Hörmuschel angegeben zu sein (aber eben nicht immer...).

Ich frage mich nun, ob es Sinn macht, alle diese Varianten systematisch anzulegen:
 - EH333 / 2000 Ohm
 - EH333 / 4000 Ohm
 - EH333b / 4000 Ohm

Man sollte noch mehr Material sammeln, um evtl noch weitere möglicheVarianten zu entdecken z.B. EH333b / 2000 Ohm; EH333a (?).  Und worauf bezog sich das "b"?



Konrad Birkner † 12.08.2014
01.Aug.09
  4

Die Überprüfung von 20 verschiedenen Hörern aus D, GB, F und USA zeigte, dass nicht nur bei Telefunken Uneinigkeit herrschte.

bei 16 Exemplaren stand der Wert der einzelnen Hörmuschel drauf. Der Anschlusswert war also doppelt so hoch (2000 / 4000 bzw 1000 / 2000 Ohm).

Bei 3 Fabrikaten stand auf jeder Muschel der Gesamtwert des Hörers (4000 / 4000):
 - Tfk E333b
 - SABA
 - Ericsson UK

Ein Modell fiel unangenehm aus der Reihe: "Peace new model (foreign)" UK, ist mit 4000 Ohm beschriftet, hat aber nur insgesamt 2000 Ohm. Es ist keine Parallelschaltung, sondern alle 4 Spulen liegen in Reihe. Betrug?
