• Land
• Deutschland / Germany

• Hersteller / Marke
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Jahr
• 1975 ??

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 91950

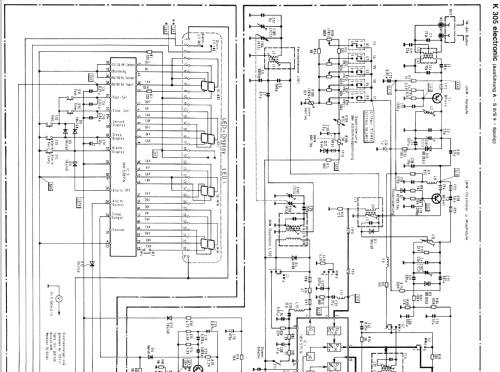

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• 4

• Halbleiter
• BF414 BF441 BC308 BC328 TBA570 TBA810 MM5387 BB205 BZ102 BZX83 1N4148 1N60 AA112 1N4001 1N4004

• Hauptprinzip
• Superhet allgemein; ZF/IF 460 kHz

• Anzahl Kreise
• 5 Kreis(e) AM     10 Kreis(e) FM

• Wellenbereiche
• Mittelwelle und UKW (FM).

• Betriebsart / Volt
• Wechselstromspeisung / 220 Volt

• Lautsprecher
• Dynamischer (permanent) Ovallautsprecher

• Belastbarkeit / Leistung
• 5 W (Qualität unbekannt)

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org

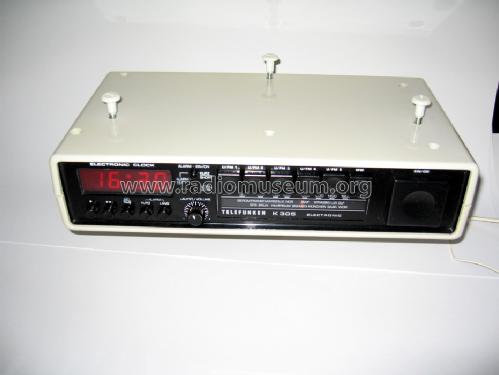

• Modell: Küchenradio K305 electronic - Telefunken Deutschland TFK,

• Form
• Diverse Formen, unter Bemerkung beschrieben.

• Abmessungen (BHT)
• 330 x 72 x 180 mm / 13 x 2.8 x 7.1 inch

• Bemerkung
• Halbleiterliste (nur einmal pro Typ);
  ICs: TBA570, TBA810, MM5387;
  Dioden: 17;
  5 UKW-Stadionstasten. Küchenanbaugerät mit Halteschrauben:

• Nettogewicht
• 2 kg / 4 lb 6.5 oz (4.405 lb)

• Literatur/Schema (1)
• -- Original-techn. papers.

• Autor
• Modellseite von Bernd Pötzsch angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
