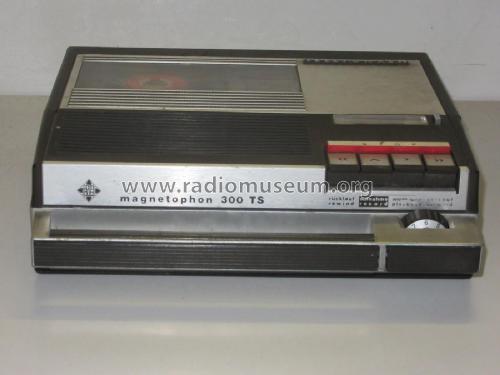

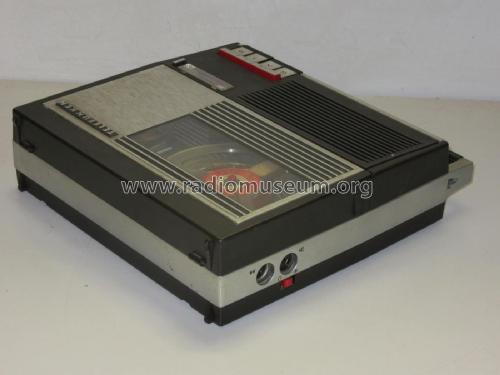

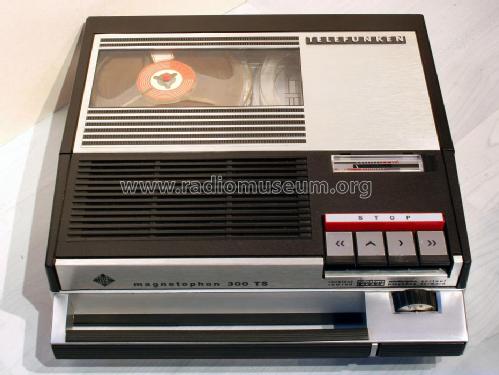

Magnetophon 300TS M300TS

• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1968–1972

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 27496

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 10

• Semiconductors
• AC117 AC117 AC122 AC122 AC122 AC122 AC122 AC150 BC148 AC180

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Dry Batteries / 5 × 1,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Power out
• 1 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Magnetophon 300TS M300TS - Telefunken Deutschland TFK,

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 273 x 77 x 277 mm / 10.7 x 3 x 10.9 inch

• Notes

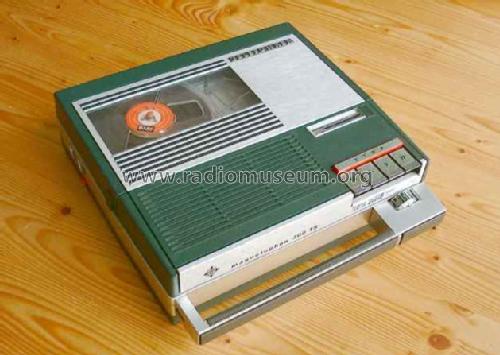

• 4 Ausführungen: schwarz, rot, grün und weiß
  Zweispur-Mono; Bandgeschwindigkeit: 9,5 cm/s; Spulen-Ø: 13 cm; Übertragungsbereich: 40-14000 Hz. Betrieb auch mit 6-V-Dryfit-Akku oder 6/12-V-Autobatterie. Netzbetrieb über Netz-Ladegerät.

  Als Zubehör ist das Telefunken Reporter-Mikrofon TD33 verwendbar. Es gestattet Aussteuerung und Pegelkontrolle über eingebautes Instrument.

• Net weight (2.2 lb = 1 kg)
• 3.1 kg / 6 lb 13.3 oz (6.828 lb)

• External source of data
• erb

• Source of data
• Handbuch VDRG 1968/1969

• Literature/Schematics (1)
• -- Original-techn. papers.
