Magnetophon M10 R89

Magnetophon M10 R89; Telefunken (ID = 734313) R-Player Magnetophon M10 R89; Telefunken (ID = 2098093) R-Player
Use red slider bar for more.
Magnetophon M10 R89; Telefunken (ID = 734313) R-Player
Telefunken: Magnetophon M10 R89 [R-Player] ID = 734313 570x933
Select picture or schematic to display from thumbnails on the right and click for download.
For model Magnetophon M10 R89, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
Elektron 1962 / Heft 13 / Seite 400

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1957 Category: Sound/Video Recorder and/or Player
Main principle Audio-Amplification
Wave bands - without
Details Tape Recorder
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Magnetophon M10 R89 - Telefunken Deutschland TFK,
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 645 x 308 x 525 mm / 25.4 x 12.1 x 20.7 inch
Notes

Telefunken Magnetophon M10 ist eine Studio-Bandmaschine die 1957 vorgestellt wurde.
Rundfunk-Bezeichnung R89 (Braunbuch).

Versionen:

  • M10 R89   38/19 cm/s, 1/4" Band (1957)
  • M10 R89a 76/38 cm/s, 1/4" Band (1958)
  • M10 R89g 38/19 cm/s, 1" Band (1960)

Kopfträger (für deutsche und internationale Schichtlage):

  • R99 Mono, Vollspur, 1/4" Band
  • R99a dto, mit Pilottonkopf
  • R99b dto, mit Halbspur oben
  • R99c dto, mit Halbspur unten
  • R99d dto, für Stereobetrieb
  • R99g dto, Vierspur, 1" Band

Die M10 wurde meist mit dem Magnetton-Aufnahmeverstärker V86 und dem Magnetton-Wiedergabeverstärker V87 eingesetzt.

Net weight (2.2 lb = 1 kg) 63 kg / 138 lb 12.3 oz (138.767 lb)

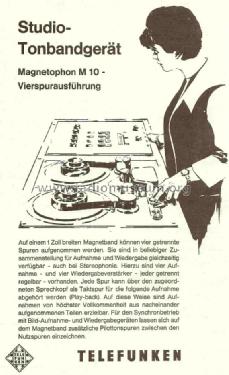

Source of data -- Original prospect or advert
Mentioned in Braunbuch-Beschreibung (ARD, IRT) (Nur im Inhaltsverzeichnis gelistet (7/1965))

Model page created by Arpad Roth † 27.3.17. See "Data change" for further contributors.
