Maskottchen 349W

Maskottchen 349W; Telefunken; Wien (ID = 453843) Radio

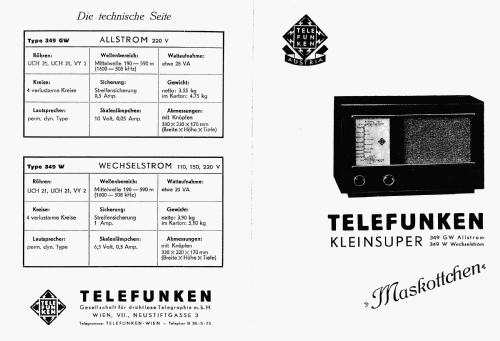

Maskottchen 349W; Telefunken; Wien (ID = 2425327) Radio

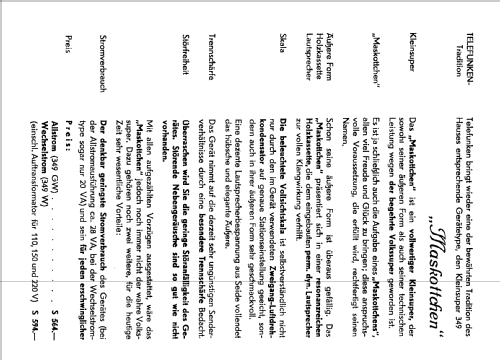

Maskottchen 349W; Telefunken; Wien (ID = 2425331) Radio

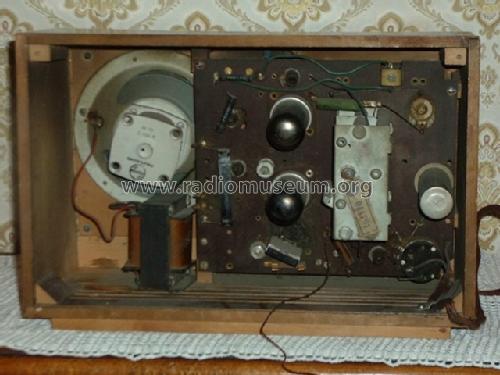

Maskottchen 349W; Telefunken; Wien (ID = 38881) Radio Maskottchen 349W; Telefunken; Wien (ID = 38884) Radio

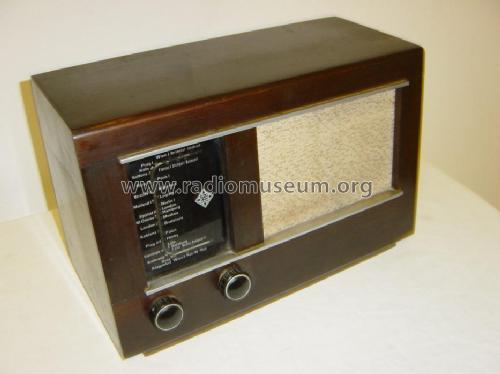

Maskottchen 349W; Telefunken; Wien (ID = 97998) Radio Maskottchen 349W; Telefunken; Wien (ID = 97997) Radio

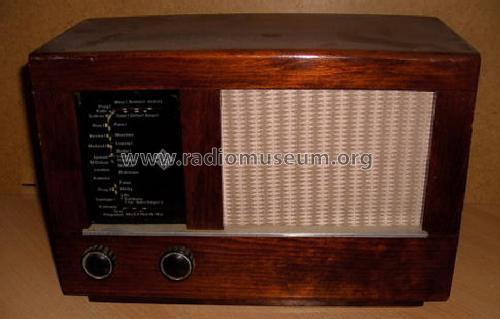

Maskottchen 349W; Telefunken; Wien (ID = 1175849) Radio
Use red slider bar for more.
Maskottchen 349W; Telefunken; Wien (ID = 38881) Radio
Telefunken; Wien: Maskottchen 349W [Radio] ID = 38881 680x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model Maskottchen 349W, Telefunken; Wien

Country:  Austria
Manufacturer / Brand:  Telefunken; Wien
Year: 1949/1950 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: UCH21 UCH21 VY2
Main principle Superhet, IF regeneration
Tuned circuits 4 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Alternating Current supply (AC) / 110-220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Maskottchen 349W - Telefunken; Wien
Material Wooden case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 330 x 225 x 150 mm / 13 x 8.9 x 5.9 inch
Notes

Dieses Gerät besitzt keine Netztrennung. Bei solchen Geräten können Chassis und Buchsen etc. unter Netzspannung stehen, bei manchen auch, wenn es ausgeschaltet ist. Es besteht bei Berührung Lebensgefahr. Wir weisen nicht bei jedem solchen Modell darauf hin.

Price in first year of sale 594.00 ATS
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Literature/Schematics (1) -- Schematic
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Telefunken; Wien
Here you find 109 models, 95 with images and 79 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
