Peilempfänger PE-484/2

Peilempfänger PE-484/2; Telefunken (ID = 895683) Receiver-C Peilempfänger PE-484/2; Telefunken (ID = 895684) Receiver-C
Peilempfänger PE-484/2; Telefunken (ID = 895685) Receiver-C Peilempfänger PE-484/2; Telefunken (ID = 895686) Receiver-C
Peilempfänger PE-484/2; Telefunken (ID = 895687) Receiver-C
Use red slider bar for more.
Peilempfänger PE-484/2; Telefunken (ID = 895683) Receiver-C
Telefunken: Peilempfänger PE-484/2 [Receiver-C] ID = 895683 933x622
Select picture or schematic to display from thumbnails on the right and click for download.
For model Peilempfänger PE-484/2, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
Peilempfänger P720, aufgenommen anlässlich einer Vorführung der IgUem

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1955 ?? Category: Commercial Receiver (may include amateur bands)
Valves / Tubes 2: 5678 5678
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle Super-Heterodyne (Super in general)
Wave bands Broadcast, Long Wave and more than two Short Wave bands.
Details
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios)
Loudspeaker - only for Earphone!
Power out
from Radiomuseum.org Model: Peilempfänger PE-484/2 - Telefunken Deutschland TFK,
Material Various materials
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Notes Telefunken Peilempfänger PE 484/2: Peilempfänger zum Peilen von Agenten und Schwarzsendern

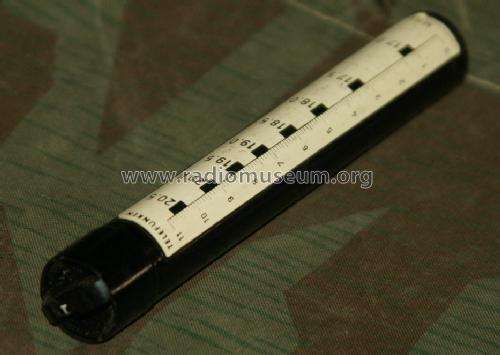

Frequenzabdeckung 57 kHz - 20,6 MHz, Bandwahl durch Ferritspulenpatronen, Betriebsarten A1 (CW) und A3 (AM Telephonie).
Versorgung durch NiCd Akkus, ein Akku für Heizung von zwei Bleistiftröhren, zwei weitere zur Versorgung der Ge-Transistoren und des Spannungswandlers für die 40 V Anodenspannung.
Einsatz mit Ohrhörer oder Armbanduhr - Signalstärkeanzeiger.
Einsatz als Personenpeiler, Gerät am Körper getragen, für die Grobpeilung (niedrige Feldstärken) Rahmenantenne unter der Kleidung getragen, im Nahbereich (höhere Feldstärken) Ferritantenne.
Einsatz des Geräts auch aufgesetzt auf Peilstativ mit grosser Rahmenantenne für die Fernpeilung.
Beschafft als P-720 für die Schweizer Armee, allerdings nur mit Frequenzpatronen 1,07 - 20,6 MHz.
