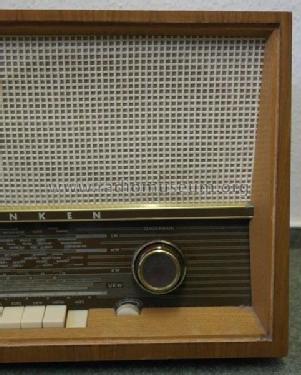

Rhythmus S 1264 Nußbaum hell matt

Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Data
Forum
Pictures
Collections

  • Year
  • 1961–1963
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 23865

Click on the schematic thumbnail to request the schematic as a free document.

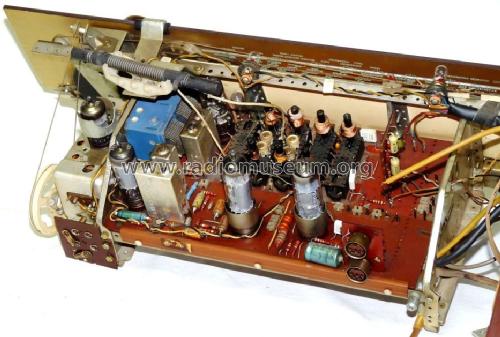

 Technical Specifications

  • Number of Tubes
  • 6
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 220; 240 Volt

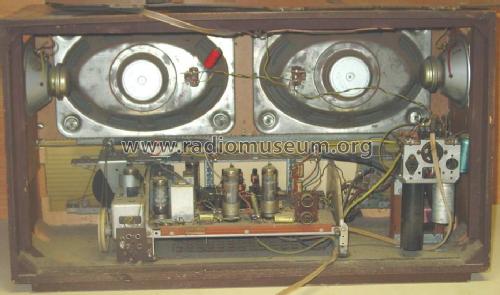

  • Loudspeaker
  • 4 Loudspeakers
  • Power out
  • 5 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Rhythmus S 1264 [Nußbaum hell matt] - Telefunken Deutschland TFK,
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 630 x 360 x 260 mm / 24.8 x 14.2 x 10.2 inch
  • Notes

  • In einem Prospekt, enthaltend den Telefunken Rhythmus S 1264 (7 Röhren + 2 Ge-Diode), erwähnt Telefunken eine Röhre zu viel - wahrscheinlich rechnet man den Netzgleichrichter B250C125 dazu.

  • Net weight (2.2 lb = 1 kg)
  • 11.4 kg / 25 lb 1.8 oz (25.11 lb)
  • Price in first year of sale
  • 409.00 DM
  • External source of data
  • Erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Rhythmus S is part of the collections of the following members.

 Forum

Forum contributions about this model: Telefunken: Rhythmus S 1264

Threads: 1 | Posts: 1

Ein schöner Telefunken kam zu mir. Er hat die üblichen Leiden, welche ich beheben werde. Hinter der Glas Skala hat sich eine Menge Staub angesammelt. Die UKW Sendereinstellung rutscht durch und macht Geräusche. Dazu wollte ich die Skala abnehmen. Die Knöpfe haben hier keine Madenschrauben. Die Knöpfe sind gesteckt, wie ich hier und auch bei anderen Quellen erfuhr. Leider muss zum Abziehen der Knöpfe große Kraft angewendet werden. Die Glasskala dahinter macht die Sache auch nicht einfacher. Man kann sich nicht an der Skala abstützen. Die Skala wird von 4 Blechlaschen mit Gummi gehalten (grün markiert) welche massiv genug als Stütze erscheinen.

Aus 2mm Eisenblech vom Baumarkt habe ich einen Abzieher gemacht.

Das Blech wird hinter den Knopf eingefädelt, es muss sich an beiden Laschen einer Seite fest abstützen. Mit einem großen Schraubendreher, zwischen dem Blech und der Rückseite des Knopfes, kann dieser nach vorne gehebelt werden. Das Blech darf nicht die Oberfläche der Skala berühren. Es muss einiges an Kraft angewendet werden. Nach über 60 Jahren sitzen die Knöpfe sehr fest.

Am Knopf sind keine verdeckten Mechanismen der Achsbefestigung vorhanden.

Alleine eine Blechfeder hällt das Bauteil (zu fest) auf der Achse. Hier am Bild sind beide Knöpfe für die Senderwahl zu sehen. Bei Lautstärke Poti habt auch der hintere Knopf eine Achsdurchmesser von 6mm.

Nachdem das Hindernis Knöpfe entfernt wurde ist der Weg für die weiteren Arbeiten frei.

Viele Grüße

H.Stummer



Heinrich Stummer, 16.Apr.23
