acusta hifi T250 hifi 1969

acusta hifi T250 hifi; Telefunken (ID = 2087234) Radio

acusta hifi T250 hifi; Telefunken (ID = 2087237) Radio
acusta hifi T250 hifi; Telefunken (ID = 844343) Radio acusta hifi T250 hifi; Telefunken (ID = 1789437) Radio
acusta hifi T250 hifi; Telefunken (ID = 147809) Radio acusta hifi T250 hifi; Telefunken (ID = 751940) Radio
acusta hifi T250 hifi; Telefunken (ID = 147810) Radio acusta hifi T250 hifi; Telefunken (ID = 147811) Radio
acusta hifi T250 hifi; Telefunken (ID = 147812) Radio acusta hifi T250 hifi; Telefunken (ID = 844329) Radio
acusta hifi T250 hifi; Telefunken (ID = 1789443) Radio acusta hifi T250 hifi; Telefunken (ID = 430897) Radio
Use red slider bar for more.
acusta hifi T250 hifi; Telefunken (ID = 844343) Radio

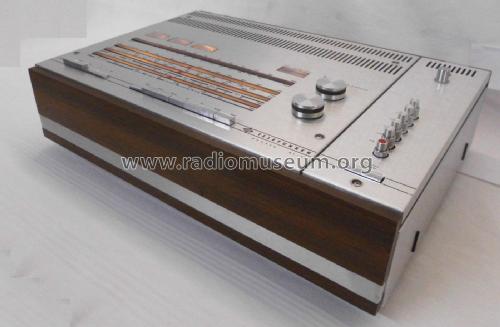

Telefunken: acusta hifi T250 hifi [Radio] ID = 844343 900x733
Select picture or schematic to display from thumbnails on the right and click for download.
For model acusta hifi T250 hifi 1969, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1969–1972 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 39:
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 9 AM circuit(s)     14 FM circuit(s)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220; 240 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: acusta hifi T250 hifi [1969] - Telefunken Deutschland TFK,
Material Various materials
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 470 x 130 x 330 mm / 18.5 x 5.1 x 13 inch
Notes

Im Unterschied zum gleichen Modell von 1968 hat acusta hifi T250 ab 1969/70 18 statt 19 Drucktasten. Dies gemäss Handbuch VDRG Seite E6. Die 18 Drucktasten sind für U, 2K, 2M, L, 5 Stationstasten für U, Stationstasten-/UKW-Handabstimmung, UKW-Scharfabstimmung, Rauschunterdrückung, Mono, Bandbreite, Aussenantenne, Ein/Aus. Die farbigen Aufsteckblenden gibt es in weinrot, seegrün oder perlweiss (EE).

Weiterhin ist rechts oben in der Deckplatte eine Teleskopantenne für UKW eingebaut.
Laut VDRG-Hdb. 1968/69 und HiFi-Jahrbuch 4 (1969) war sie im vorjährigen Modell nicht enthalten.

In der Kombination mit V250, M250, W250 und den LS L250 heisst die Anlage "acusta hifi".

External source of data Erb
Source of data Handbuch VDRG 1969/1970
Mentioned in Handbuch VDRG 1970/1971
Literature/Schematics (1) Handbuch VDRG 1971/1972
