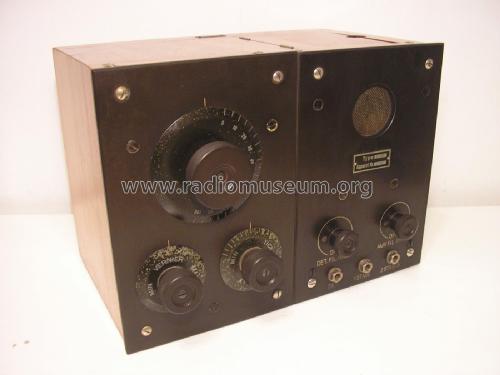

Telefunkon D E304

• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1923–1925

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 4620

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• RE58 RE58 RE58

• Main principle
• TRF with regeneration; 2 AF stage(s)

• Tuned circuits
• 1 AM circuit(s)

• Power type and voltage
• Storage and/or dry batteries / 6 & 40-50 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Wooden case

• from Radiomuseum.org
• Model: Telefunkon D E304 - Telefunken Deutschland TFK,

• Shape
• Tablemodel, Box - most often with Lid (NOT slant panel).

• Dimensions (WHD)
• 350 x 250 x 0 mm / 13.8 x 9.8 x 0 inch

• Notes

• Rückk=Exp.=Nachb.RCA1922[1-86];E304 Amateur-E.

  Nachbau des RC von Westinghouse/RCA. Obwohl legitim aufgrund des Patentaustauschabkommens von 1921 unterließ Telefunken jeglichen Hinweis auf die Fremdkonstruktion. Dabei sind wesentliche Patente angewandt, wie die gemeinsame Achse für Drehko und Variometer um auf größeren Abstimmbereich zu kommen (1920!). Als Amateurempfänger bezeichnet, für Export mit englischer Beschriftung.

• Net weight (2.2 lb = 1 kg)
• 7 kg / 15 lb 6.7 oz (15.419 lb)

• Source of data
• Radiokatalog Band 1, Ernst Erb

• Mentioned in
• Die Funktelegraphie, Kollatz, 1924

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
