Tornister Empfänger Ae 95 mit Ak 97

Tornister Empfänger Ae 95 mit Ak 97; Telefunken (ID = 2405737) Receiver-C

Tornister Empfänger Ae 95 mit Ak 97; Telefunken (ID = 2405739) Receiver-C
Tornister Empfänger Ae 95 mit Ak 97; Telefunken (ID = 2405736) Receiver-C
Use red slider bar for more.
Tornister Empfänger Ae 95 mit Ak 97; Telefunken (ID = 2405736) Receiver-C
Telefunken: Tornister Empfänger Ae 95 mit Ak 97 [Receiver-C] ID = 2405736 911x683
Select picture or schematic to display from thumbnails on the right and click for download.
For model Tornister Empfänger Ae 95 mit Ak 97, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:

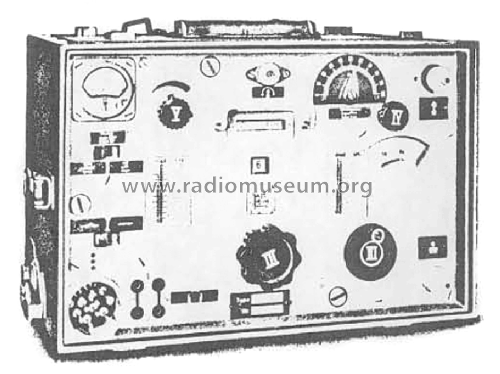

Abbildung aus Druckschrift zum Telefunken Empfänger Ae 95

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1938 ? Category: Commercial Receiver (may include amateur bands)
Valves / Tubes 4: RV2P800 RV2P800 RV2P800 RV2P800
Main principle TRF with regeneration
Tuned circuits 3 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Storage and/or dry batteries / NiFe 2,4 & 90 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Tornister Empfänger Ae 95 mit Ak 97 - Telefunken Deutschland TFK,
Material Various materials
Shape Boatanchor (heavy military or commercial set).
Dimensions (WHD) 365 x 245 x 220 mm / 14.4 x 9.6 x 8.7 inch
Notes

Auslandsversion des Tornisterempfängers Berta Torn.E.b.

Frequenzbereich 100 ... 6670 kHz (3000 ... 45 m) in 8 Teilbereiche.

Schaltung:
4-Röhrengerät in Geradeausschaltung mit 3 gekuppelten Abstimmkreisen, 2 Hochfrequenzstufen, 1 Audion, 1 Niederfrequenzstufe. Rückkopplung des Audions einstellbar, Lautstärkeregulierung von Hand. Eingebauter Ladezusatz mit Relais und Heizwiderstand.

Speisung aus Batterie-Halbtornister Ak 97:
2,4-Volt-Edisonsammler für Heizung, Heizstromverbrauch 800 mA
90-Volt-Anodenbatterie, Anodenstromverbrauch 12 mA

Konstruktive Ausführung:
Der Empfänger ist im stabilen Leichtmetallguß ausgeführt, die einzelnen Bauelemente lassen sich leicht auswechseln. Empfänger und Zubehör sind in je einem Panzerholz-Halbtornister untergebracht, die seitlich miteinander zu einer Transportlast verriegelt werden. Der Empfänger ist geeignet für Betrieb während der Fahrt.

Halbtornister Ak 97: Abmessungen 365 x 224 x 225 mm, Gewicht 12,7 kg
Vollständiges Gerät: 365 x 461 x 225 mm, Gewicht 24 kg

Net weight (2.2 lb = 1 kg) 11.3 kg / 24 lb 14.2 oz (24.89 lb)
Mentioned in - - Manufacturers Literature (Telefunken Datenblatt zum Ae 95 und Ak 97)

Model page created by Bernhard Nagel. See "Data change" for further contributors.
