Transistor-Stereoverstärker Versuchsmodell

Transistor-Stereoverstärker Versuchsmodell; Telefunken (ID = 157201) Ampl/Mixer

Transistor-Stereoverstärker Versuchsmodell; Telefunken (ID = 157202) Ampl/Mixer

Transistor-Stereoverstärker Versuchsmodell; Telefunken (ID = 157203) Ampl/Mixer

Transistor-Stereoverstärker Versuchsmodell; Telefunken (ID = 157204) Ampl/Mixer

Transistor-Stereoverstärker Versuchsmodell; Telefunken (ID = 157205) Ampl/Mixer
Transistor-Stereoverstärker Versuchsmodell; Telefunken (ID = 1052451) Ampl/Mixer Transistor-Stereoverstärker Versuchsmodell; Telefunken (ID = 155376) Ampl/Mixer
Transistor-Stereoverstärker Versuchsmodell; Telefunken (ID = 155378) Ampl/Mixer
Use red slider bar for more.
Transistor-Stereoverstärker Versuchsmodell; Telefunken (ID = 1052451) Ampl/Mixer
Telefunken: Transistor-Stereoverstärker Versuchsmodell [Ampl/Mixer] ID = 1052451 741x730
Select picture or schematic to display from thumbnails on the right and click for download.
For model Transistor-Stereoverstärker Versuchsmodell, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
ELO 1980 Heft 9 Seite 43

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1959 Category: Audio Amplifier or -mixer
Semiconductors (the count is only for transistors) 25: OC604 OC604spez OD603
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Transistor-Stereoverstärker Versuchsmodell - Telefunken Deutschland TFK,
Material Various materials
Shape Chassis only or for «building in»
Dimensions (WHD) 110 x 110 x 120 mm / 4.3 x 4.3 x 4.7 inch
Notes (Halbleiterliste: nur einmal pro Typ)
Transistoren: 10× OC604, 6× OC604spez, 4× OD603; TAmag-Vorverstärker: 4× OC604; Netzteil: OD603.
Ausgangsleistung: 2× 4(5) Watt an 2 Ohm; Lautsprecherweiche für gemeinsamen Tieftöner.

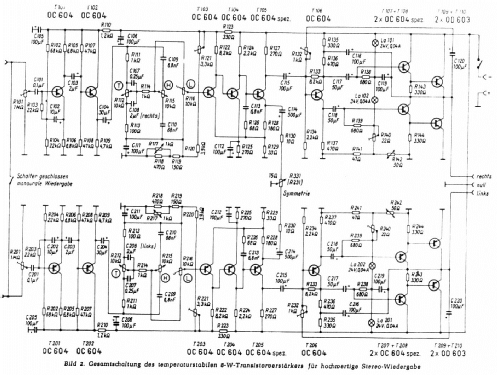

Literature/Schematics (1) Funkschau 1959, Heft 19, Seite 467/468

Model page created by Günther Stabe † 19.8.20. See "Data change" for further contributors.
