V201A 38 Trans.

V201A; Telefunken (ID = 174338) Ampl/Mixer

V201A; Telefunken (ID = 174339) Ampl/Mixer

V201A; Telefunken (ID = 174340) Ampl/Mixer

V201A; Telefunken (ID = 174347) Ampl/Mixer

V201A; Telefunken (ID = 174337) Ampl/Mixer

V201A; Telefunken (ID = 174344) Ampl/Mixer

V201A; Telefunken (ID = 174346) Ampl/Mixer

V201A; Telefunken (ID = 174348) Ampl/Mixer

V201A; Telefunken (ID = 174349) Ampl/Mixer

V201A; Telefunken (ID = 174350) Ampl/Mixer

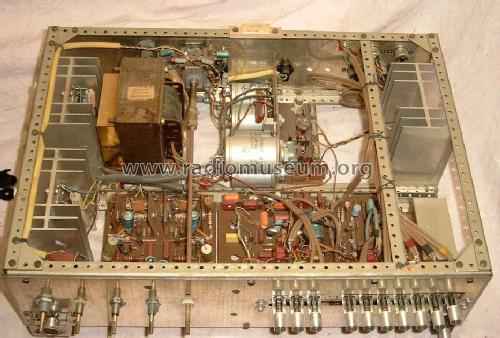

V201A; Telefunken (ID = 125743) Ampl/Mixer V201A; Telefunken (ID = 125746) Ampl/Mixer
V201A; Telefunken (ID = 125744) Ampl/Mixer V201A; Telefunken (ID = 125747) Ampl/Mixer
V201A; Telefunken (ID = 125750) Ampl/Mixer
Use red slider bar for more.
V201A; Telefunken (ID = 125743) Ampl/Mixer
Telefunken: V201A [Ampl/Mixer] ID = 125743 933x434
Select picture or schematic to display from thumbnails on the right and click for download.
For model V201A 38 Trans., Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1969/1970 Category: Audio Amplifier or -mixer
Semiconductors (the count is only for transistors) 38: BC184 BC179 BC207 BC182 BC183 BC212 2N4922 2N5037 2N3055 2N1613 BC182 BC107
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out 50 W (undistorted)
from Radiomuseum.org Model: V201A [38 Trans.] - Telefunken Deutschland TFK,
Material Wooden case
Shape Book-shelf unit.
Dimensions (WHD) 465 x 150 x 325 mm / 18.3 x 5.9 x 12.8 inch
Notes

HiFi-Stereo-NF-Verstärker mit 2 Endstufen je 25 W (Sinus).

Transistoren sind mehrfach vorhanden.

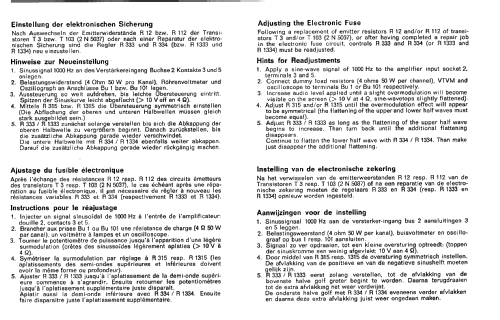

Auf der Titelseite des 10-seitigen Servicemanuals steht eine falsche Anzahl der Transistoren:
28 Transistoren, 9 Dioden, 1 Gleichrichter.

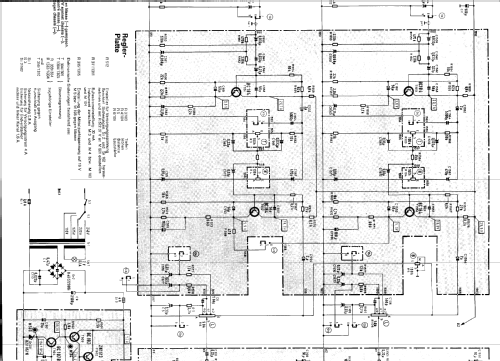

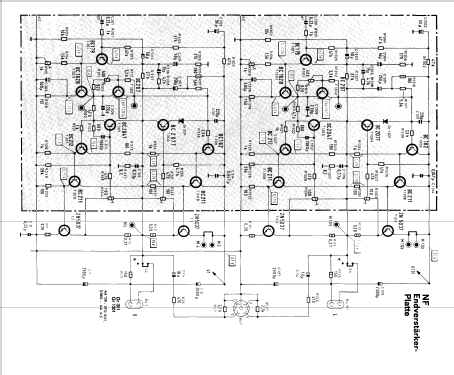

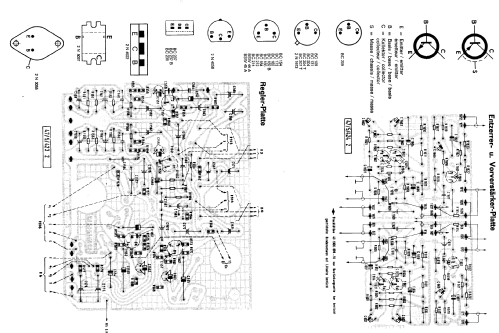

Die Schaltung und die "Transistorbestückung" auf der Seite d_telefunken_69_v_201_a_netzteilplatte.pdf zeigen aber 38 Transistoren.

Net weight (2.2 lb = 1 kg) 9 kg / 19 lb 13.2 oz (19.824 lb)
External source of data erb
Source of data Handbuch VDRG 1969/1970
Literature/Schematics (1) -- Original-techn. papers.
