Volksempfänger VE 301 Dyn W (VE 301 Wn Dyn)

Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Data
Forum
Pictures
Collections

  • Year
  • 1938–1941
perfect model
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 216712

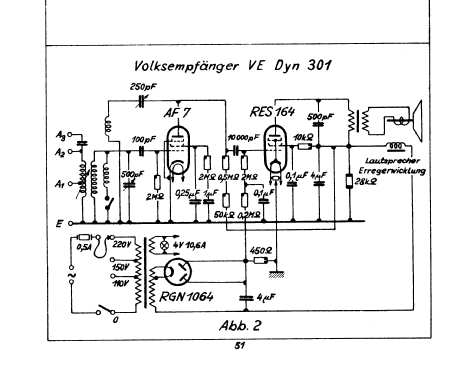

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 3
  • Main principle
  • TRF with regeneration; 1 AF stage(s)
  • Tuned circuits
  • 1 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-220 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: Volksempfänger VE 301 Dyn W - Telefunken Deutschland TFK,
  • Dimensions (WHD)
  • 273 x 315 x 185 mm / 10.7 x 12.4 x 7.3 inch
  • Notes
  • Der VE301 Dyn W ist gewissermaßen die "Luxusausführung" des Volksempfängers mit beleuchteter Linearskala und dynamischem Lautsprecher.

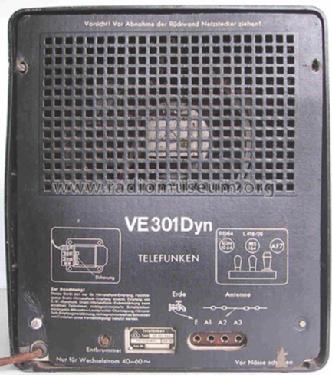

    Da nur Rückwand und meist das Typenschild den Hersteller zeigen, kann nicht immer nach diesem sortiert werden. Im übrigen sind die Produkte der verschiedenen Hersteller identisch.
    Eine Auflistung aller deutschen Hersteller ist hier zu finden.
  • Net weight (2.2 lb = 1 kg)
  • 5.2 kg / 11 lb 7.3 oz (11.454 lb)
  • Literature/Schematics (1)
  • -- Original-techn. papers.
