Zweiröhren-Niederfrequenzverstärker EV89; Telefunken (ID = 2623065) Verst/Mix
Telefunken: Zweiröhren-Niederfrequenzverstärker EV89 [Verst/Mix] ID = 2623065 1200x1000
Wählen Sie rechts durch klick. Mitglieder klicken für Download in gross.
Für Modell Zweiröhren-Niederfrequenzverstärker EV89, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
Telefunken EV89

Land:  Deutschland / Germany
Hersteller / Marke:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Jahr: 1914/1915 Kategorie: NF-(Niederfrequenz-) Verstärker oder -Mixer
Röhren 2: EVN94 EVN94
Schaltplan gesucht
Hauptprinzip NF-Verstärkung
Wellenbereiche - ohne
Spezialitäten
Betriebsart / Volt Akku und/oder Batterie / 6 & 95 Volt
Lautsprecher - Für Kopfhörer oder NF-Verstärker
Belastbarkeit / Leistung
von Radiomuseum.org Modell: Zweiröhren-Niederfrequenzverstärker EV89 - Telefunken Deutschland TFK,
Material Gerät mit Holzgehäuse
Form Tischgerät-gross, - Querformat (breiter als hoch oder quadratisch).
Abmessungen (BHT) 200 x 180 x 90 mm / 7.9 x 7.1 x 3.5 inch

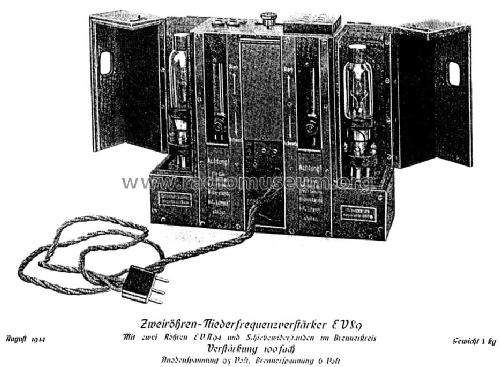

Bemerkung Der Telefunken EV89 ist ein zweifach-Empfängerverstärker für Fernmeldeanwendungen (im Feldeinsatz). Im Brennerkreise enthält er Schiebewiderstände. Als Verstärkung ist 100-fach angegeben, die Anodenspannung 95 V und Brennerspannung 6 V. Das findet man im 131-seitigen Telefunken-Manual vom Februar 1918, "Die Kathodenröhre bei Empfangsanlagen- Verstärker-Audion-Überlagerer". Siehe auch Nachfolger wie EV89d von Telefunken oder EV89e von Siemens, beide mit zwei EVE173.
Datenherkunft Die Kathodenröhre bei Empfangsanlagen-Verstärker-Audion-Überlagerer, 1918
Literaturnachweis 25 Jahre Telefunken

Modellseite von Ernst Erb angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.



Alle gelisteten Radios usw. von Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Hier finden Sie 3461 Modelle, davon 3031 mit Bildern und 2007 mit Schaltbildern.
